YG020B電子單紗強力機故障排除

1.燒保險絲

如果打開電源就燒保險絲的話，一般情況下可以判定為整流橋短路所致，可以更換整流橋后再通電試試，注意：整流橋底部需要涂抹導熱硅脂，且整流橋的功率要滿足要求，可以自行購買，亦可向我公司購買。

2.燒整流橋

如果通電后，頻繁燒整流橋（及換上新的后又燒毀），需要測量一下電容是否有問題，可以用萬用表測量電容是否正常，如有問題及時更換，可以自行購買，亦可向我公司購買。

3.連接失敗

A.首先需要檢查一下通訊線是否正常，用萬用表測量兩頭接觸是否通暢。

B.查看儀器插頭這邊有沒有針腳縮進去

C.把兩頭殼子拆下后，看一下里面的三根通訊線是否有脫落的，有沒有碰線的

D.查看軟件是否正常，查看通訊端口是幾（軟件上一共有4個com口可以選擇，可以一一嘗試），查看速率是多少是38400還是115200,一般是115200,除非是2003年左右的儀器是38400

E.可以重新?lián)Q一臺電腦主機，然后安裝程序后，重新連接儀器再試，看能否連接成功

F.可以打開儀器的罩殼，查看一下與通訊線連接的內部接頭是否有線脫落下來，如果沒有的話，也可以把板子上的插頭重新插拔一下，在連接一下試試看。

G.以上方法解決不了的話，可以把線路板拆下寄給我公司，或者跟我們公司售后聯系安排人員上門服務

4.紗線拉斷后不停

此情況有幾種情況

  A 傳感器沒有力值反應

可以到調試界面里面去看下傳感器的采樣值是否正常，進入調試界面的步驟如下:

打開軟件，點擊系統設置圖標，輸入密碼zjq123，按ok鍵進入

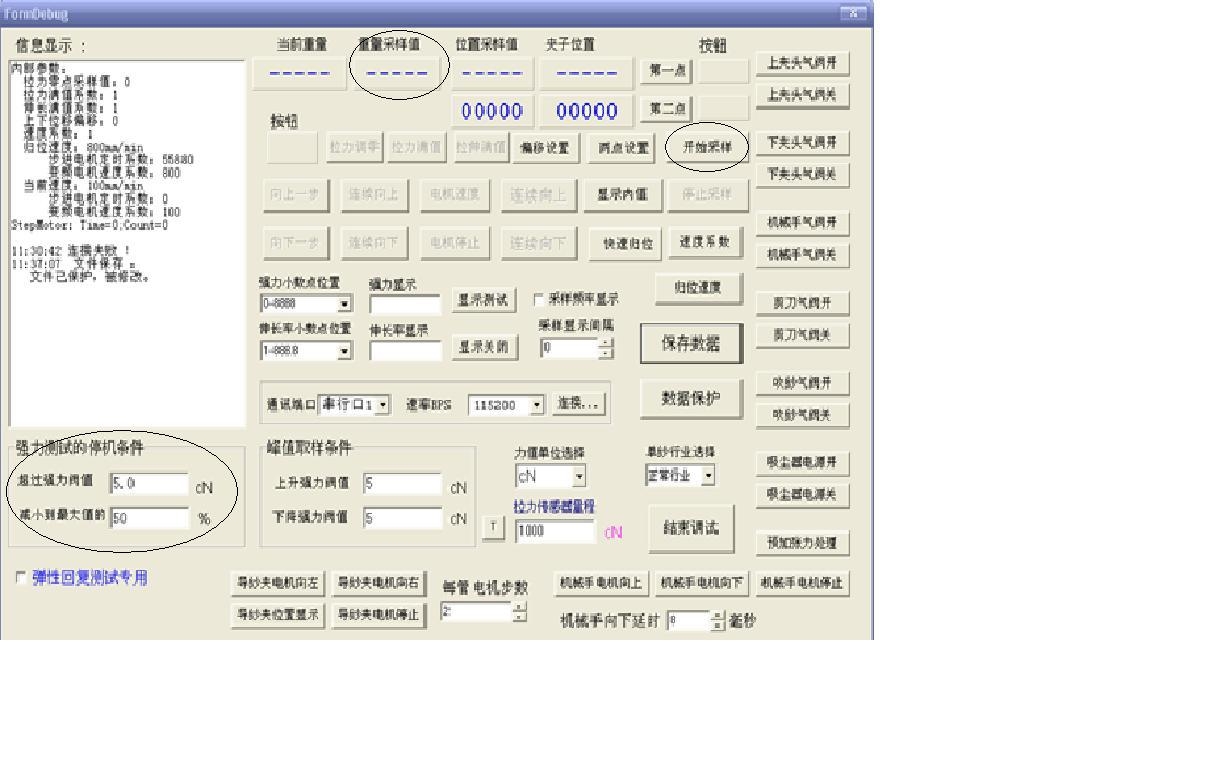

如下圖

點擊“開始采樣”按鈕，查看重量采樣值，如果此處數值為0的話，很有可能傳感器損壞，如果是4095的話 有可能是傳感器接觸不良，可以把傳感器的插頭拔一下再插一下，看下重量采樣值處有無反應，如果有的話，則可以正常使用，如果沒有的話，傳感器損壞的可能性很大，需要更換傳感器。

  B停機條件設置有誤

如上圖左下角，“強力測試的停機條件”，超過強力閥值處設置的太大，就有可能試樣拉斷了以后不停（比如試樣的強力只有50cn，而此處的閥值為60cn，則強力測試完成后無法停機），那么可以將此處的閥值設置小一點。

  C 軟件數據紊亂

如果出現測試的數據紊亂，或者不停機等不可預料的故障時，可以通過數據光盤重新拷貝軟件到電腦里面，然后再測試試試。

  D 測試之前沒有點擊“拉力調零”

如果發現測試試樣的時候，總是要拉一段時間才開始出現曲線及強力值，那么很有可能是做實驗之前沒有點擊拉力調零，程序內部有負值，產生這樣的原因很有可能是掛上試樣以后又重新點擊了“拉力調零”，拉力調零只有在試樣沒有掛上去之前點擊，切記！

5.更換電腦或者重裝系統了怎么辦？

如果是出現重新裝系統，換電腦之類的情況，還必須要重新安裝本臺儀器的軟件，安裝軟件的步驟如下：

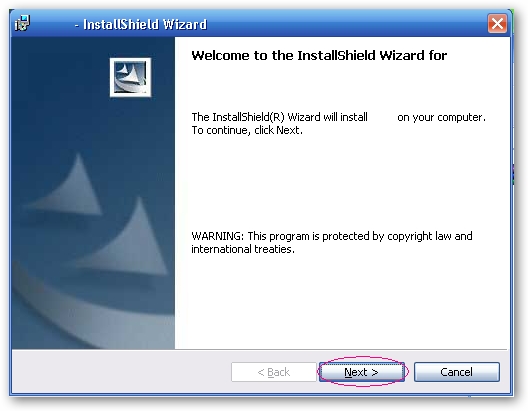

一，雙擊會出現如下界面

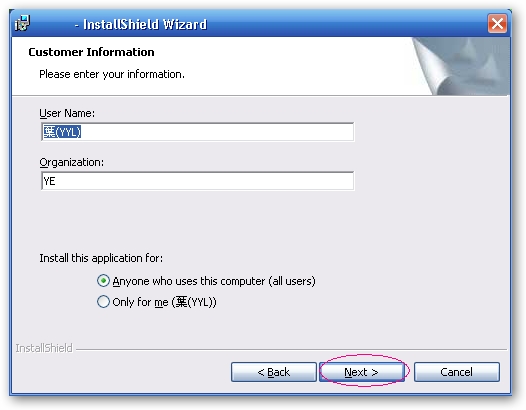

二，然后點”Next”,會出現以下界面

三，接著點”Next” 會出現以下界面

四，點擊“Install” 出現以下界面

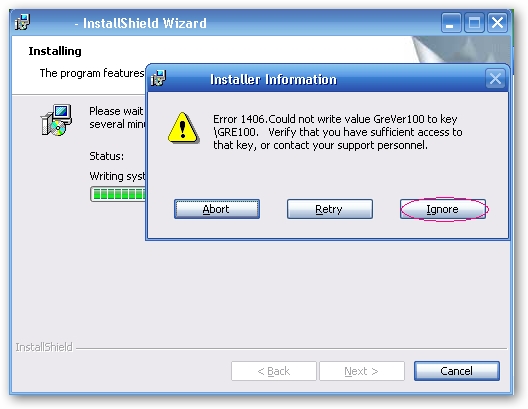

五，會提示你出錯，可以不用理會，接著點擊“Ignore” 出現以下界面

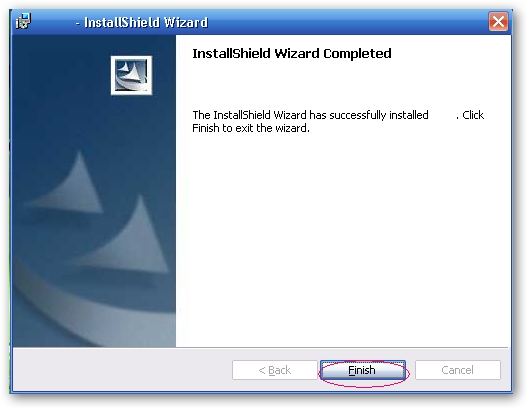

六，^后點“Finish”，安裝就已經完成

這時C盤里會出現一個的文件包，打開后里面會有個文件包，里面會有一個的程序，桌面上也會出現一個圖標，（注意：這個圖標是不能作為執行程序來直接使用的，必須將光盤里的數據文件覆蓋到C:\Shanggu\Software\的根目錄下，將原來的程序覆蓋）桌面上的程序才可以使用了，或者是直接把桌面上的圖標和開始菜單里的圖標及開始菜單里面的啟動項里面的圖標一并刪除，然后把光盤里的程序重新拷貝出來就可以了，直接放到任意磁盤即可，然后打開使用！

光盤里的數據文件-------------就是除了以外的另外的文件包，把文件包打開，把里面的所有文件都復制一下，然后覆蓋到C:\Shanggu\Software\的根目錄下就可以了。

^簡單的檢驗數據是否正確：可以直接使用光盤里的數據，雙擊圖標，看是否能正常使用。

七，安裝全部成功后，有時候需要重新校準儀器

一，         長度的校準

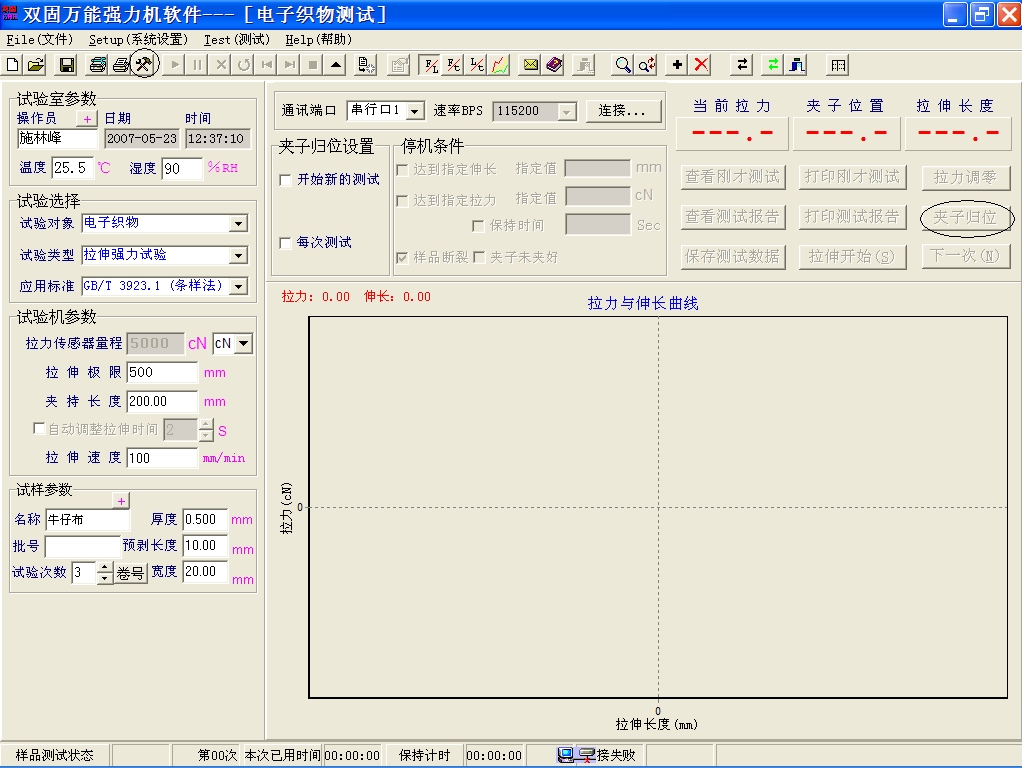

1，打開軟件，出現如下界面：

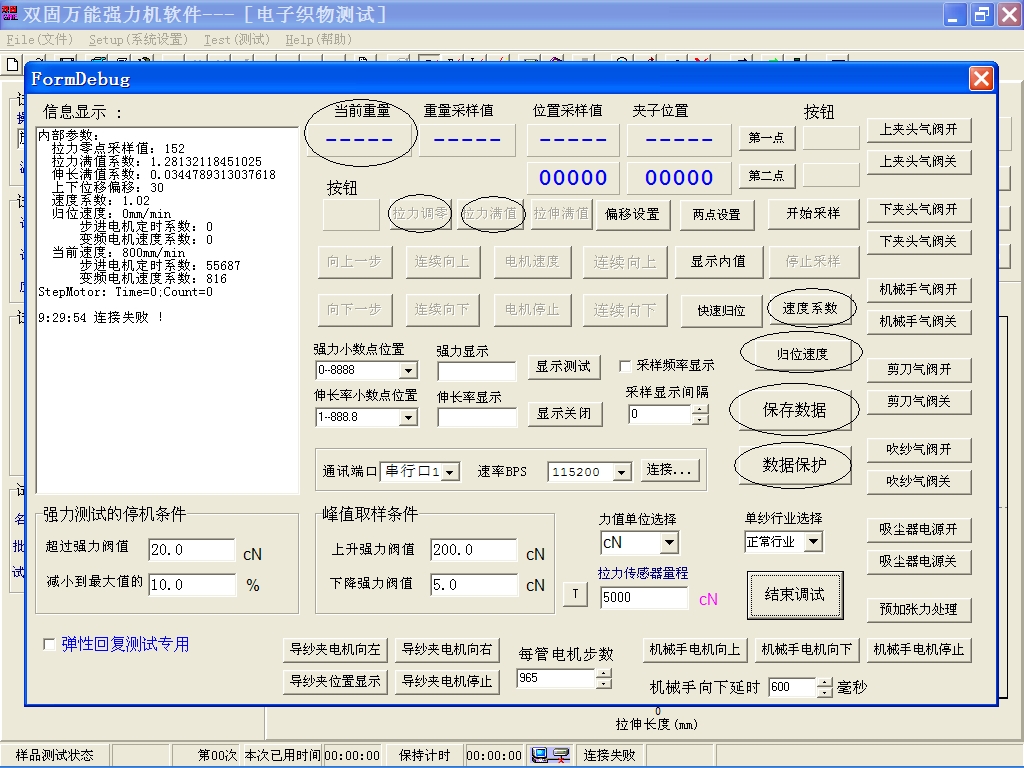

2.點擊“夾子歸位”，待夾子歸位后，量一下上下兩個夾頭之間的距離記作L1,然后點擊上圖中的，也就是調試界面，界面如下：

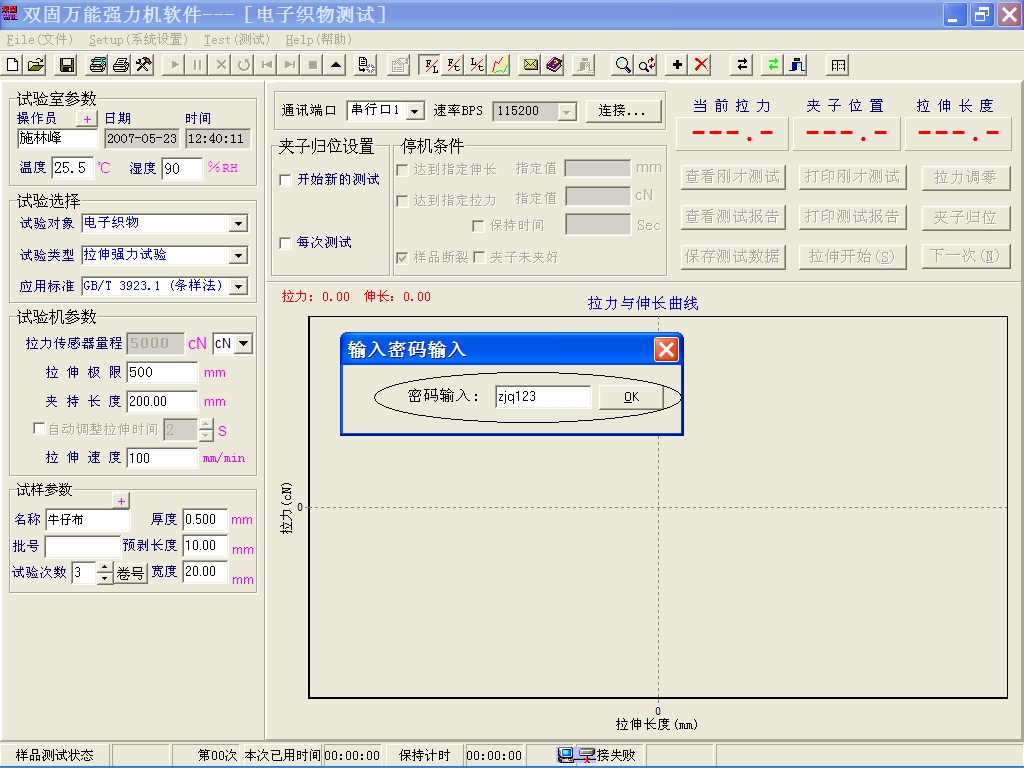

3.在“密碼輸入”處輸入密碼“zjq123”,進入以下界面

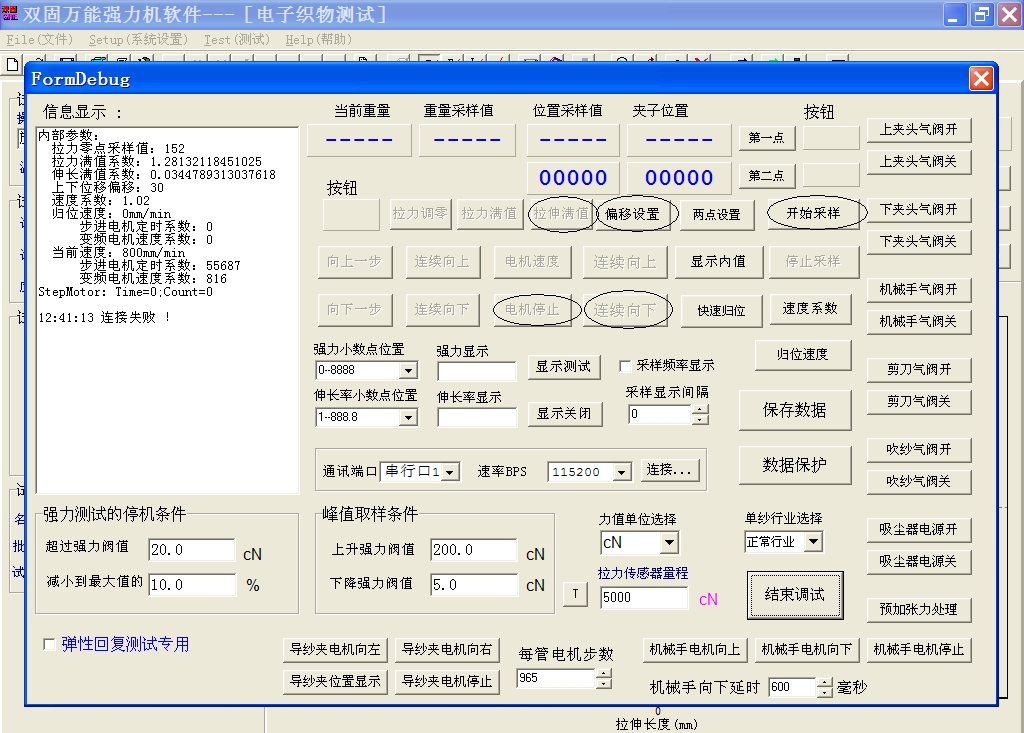

4.點擊圖中的“開始采樣”，然后點擊圖中的“偏移設置”，輸入上下夾頭之間的距離L1.

5.點擊圖中的“連續向下”待夾頭下降到整個量程的3/4時，點擊“電機停止”，量一下兩個夾頭之間的距離記作L2，然后輸入“拉伸滿值”里，到此時，長度標定完畢。

二，強力的校準

1，長度標定完畢后，點擊下圖中的“拉力調零”

2， 然后放一個200g的砝碼（可以用天平上的砝碼），然后看一下“當前重量”處的值，正常情況下是顯示196左右，如果不是，再點擊上圖中的“拉力滿值”輸入196即可。

3，重量標定完成，點擊圖中的“保存數據”彈出以下對話框：

4，點擊“ YES”按鈕，然后再點擊“數據保護”

三，速度的校準

1，一般情況下， 電子織物強力機的“速度系數”為9.2左右

                      電子織物強力機的“歸位速度”為800就可以。

2，如何校正速度步驟如下：

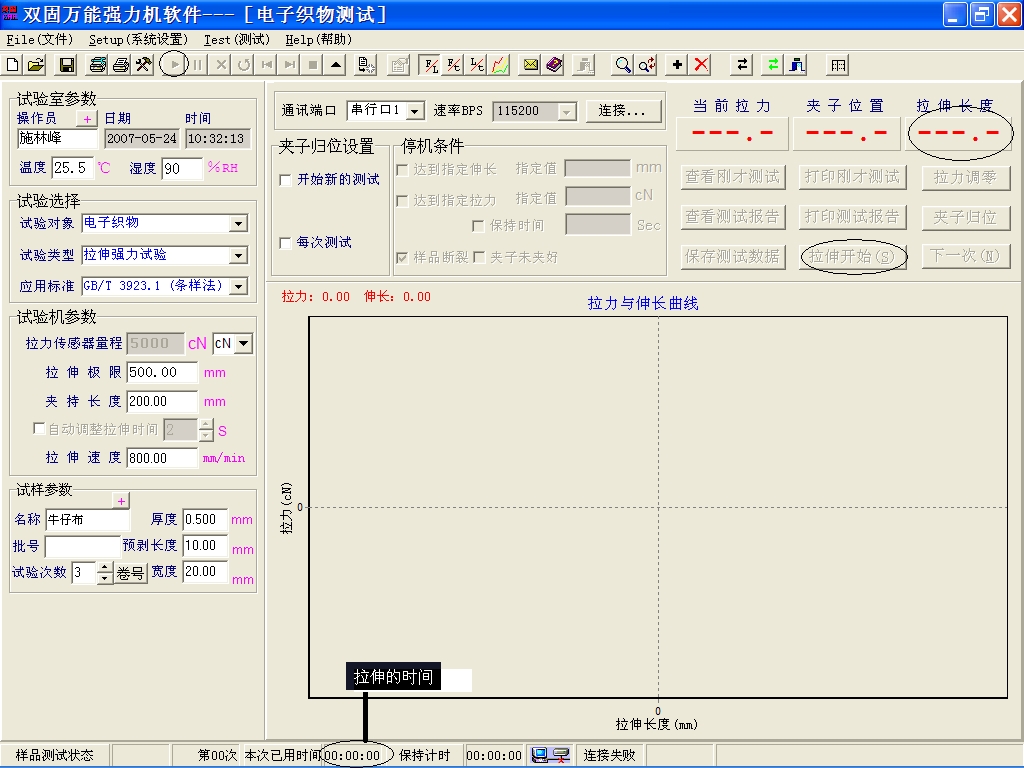

1，打開程序做測試時，點擊程序中的“開始測試”按鈕，待儀器走到設定的位置后，點擊“拉伸開始”，儀器的拉動夾頭（下夾頭）開始以設定好的速度下降。如下圖：

2待拉伸的時間達到15秒的時候，點擊圖中的停止，然后看一下“拉伸長度”處的數據，比如“拉伸速度”設的是800mm/min，則“拉伸長度”處的數據為200左右。如果偏差比較大，則可以調節調試界面中的速度系數：

 電子織物強力機的“速度系數”：“拉伸長度”處的數據偏大，則將“速度系數”調小，反之亦然。

3改過數據后要保存數據，數據保護，然后再結束調試。

四，         相關數據的設置

相關數據的設置包括用戶的參數設置和程序軟件的內部數據設置

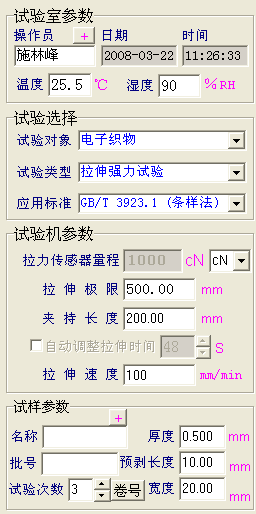

1用戶的參數設置如下：

2 電子織物強力機在  試驗對象處選擇“電子織物”

                       試驗類型處選擇“拉伸強力試驗”

3其余的試驗機參數和式樣參數根據試樣的測試條件填寫

如還有疑問，可以撥打我公司售后電話0519-83978771或者訪問網站catchtheacearnprior.com中的信息反饋欄目來反映問題，我們將及時幫你解決。
