高透氣紙張透氣性測試儀

信息來源：常州市雙固頓達機電科技有限公司 | 發布日期： 2019-01-23 15:00:36 | 瀏覽量：1542297
關鍵詞：高透氣紙張透氣性測試儀

高透氣紙張透氣性測試依據標準GB/T 22819-2008 高透氣紙張透氣性的測定，本標準適用于透氣性大于1×102um(Pa-s)的紙張，檢測儀器推薦常州市雙固頓達機電科技有限公司（銷售電話：15351977127）生產的SG461-III型高透氣紙張透氣性測試儀（織物透氣量儀）。

【透氣性】

透氣性是紙張兩面存在壓差的情況下，空氣透過紙張的性能。

【透氣量】

在規定的條件下，在單位時間和規定壓差下，單位面積的紙張所通過的平均空氣流量，以單位立方厘米每平方厘米秒（cm3/cm2/s）來表示。

【測試原理】

按規定的方法和試驗參數，將試樣夾持在透氣儀的進氣孔上，然后調節風機速度，使試樣兩面達到規定的壓差，根據孔板尺寸及兩面壓差大小測定紙張的透氣量。

【操作方法】

1.試樣制備：將樣品剪成150mm×150mm的試樣5張，被測面上不應有皺折，裂縫，洞眼等外觀紙病。

2.試樣測試面積：（38.5±0.2）cm2

3.試樣壓差設定：127pa(13mm水柱）

4.測量結果以單位立方厘米每平方厘米秒（cm3/cm2/s）來表示。

【檢測儀器資料】

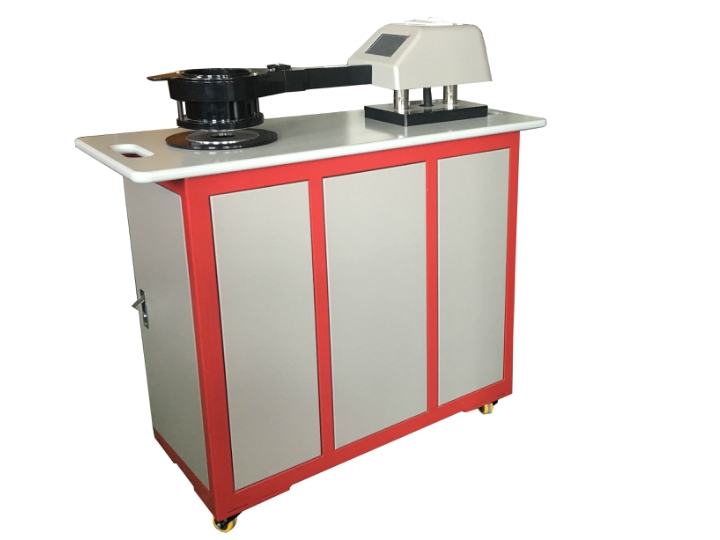

SG461-III型高透氣紙張透氣性測試儀（織物透氣量儀）用于測試透氣性大于1×102um(Pa-s)的紙張，工業濾紙、工業濾布等過濾材料的透氣性。

適用標準：
GB/T5453  紡織品 織物透氣性的測定（中國標準）
GB/T13764  土工布透氣性的試驗方法（中國標準）

GB/T 22819 高透氣紙張透氣性的測定（中國標準）

GB/T 30133 衛生巾用面層通用技術規范（中國標準）

FZ/T 64055 袋式除塵用針刺非織造過濾材料（中國標準）

GB/T 6719 袋式除塵器技術要求（中國標準）

ASTM D3574，ASTM D737，ISO9237，ISO5636，ISO7231，AFNORG07-111，BS5636，DIN53887，JISL1096-A及其他各國標準。


儀器特點：

1、采用微電腦控制系統，高精度壓力傳感器，數字反饋調節吸風量，自動跟蹤測定并顯示每點壓差，同一試樣測試多次重復性和穩定性非常好。

2、儀器臺面經多道烤漆和磨砂處理，臺面絲滑如順。

3、能準確檢測各種試樣的透氣性能，臺差小，精度高。

4、操作簡便，大幅縮短測試時間。

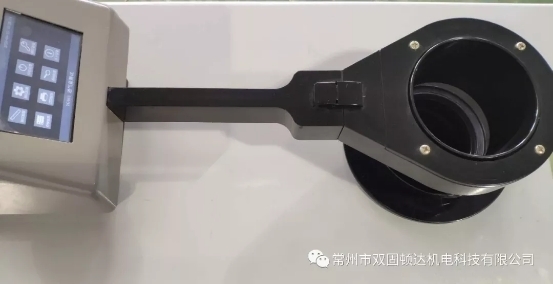

5、中文液晶觸摸屏控制，內置26鍵中英文輸入法，中文+拼音輸入更直觀。

6、包含11個測試用噴嘴和6套壓頭套圈和定值圈及1塊8.5mm標準校準孔板，所有噴嘴都經過全量程內逐點標定，保證測試數據的準確性。經過對比，測試結果準確性可以和國外進口儀器媲美。

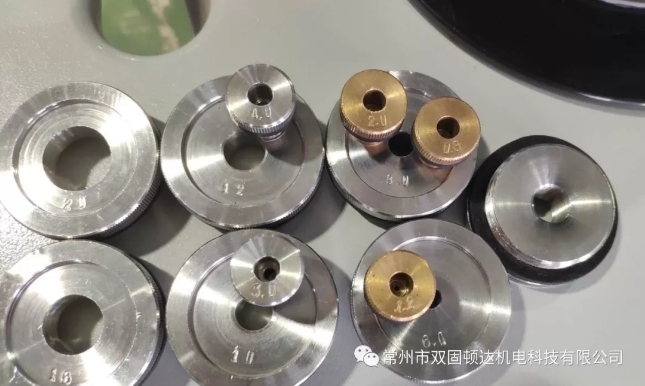

11個測試用噴嘴

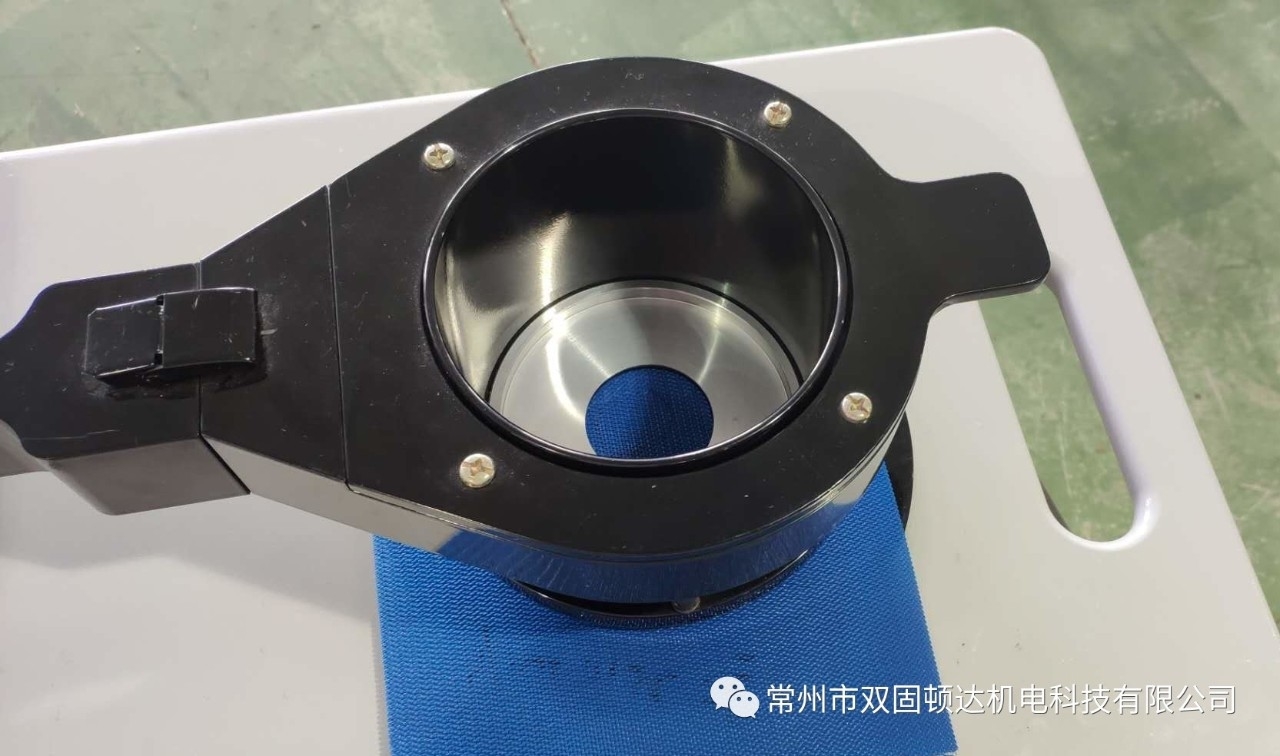

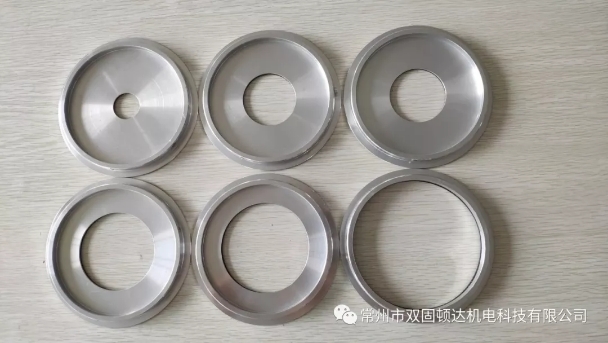

6套壓頭套圈

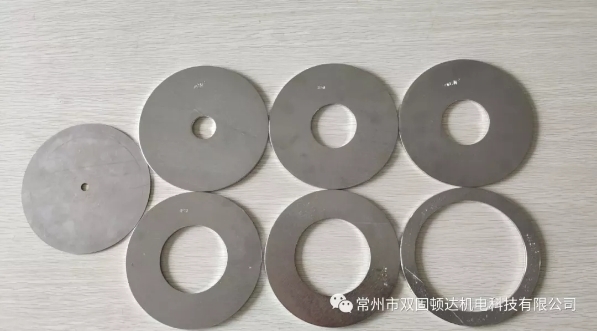

6套定值圈+1塊8.5mm標準校準孔板

7、數據端口：可以連接外置存儲卡，導出數據，不用擔心數據遺失。
8、測試數據直接顯示在液晶觸摸屏上，無需人工查表計算，就可顯示各設定值，提高測試效率，滿足多個國家多種測試標準，測試結果自由換算（mm/s, cfm, cm3/cm2/s, L/m2/s,L/dm2/min,m3/m2/min,m3/m2/h,dm3/s at 25cm2等）。

9、儀器自帶微型打印機快捷方便打印報告。

技術參數：

1.測試范圍：0.2-11838mm/s

2.測量單位：mm/s, cfm, cm3/cm2/s, L/m2/s,L/dm2/min,m3/m2/min，m3/m2/h,dm3/s at 25cm2等

3.測量時間：2-15秒，實際測試時間根據樣品而定

4.測量方式：自動定壓

5.測試精度：≤±2%

6.測試壓力：0-500pa（試樣表面壓差），0-5000pa（噴嘴表面壓差）

7.測試面積：5㎝2、 20㎝2、50㎝2、 100㎝2、Ф50mm（≈19.6cm2）、Ф70mm（≈38.5cm2）

8.噴嘴：共11只

9.測試厚度：0-12mm

10.數據端口：Usb選配

11.數據輸出：高清觸摸屏幕顯示，自帶微型打印機

12.電源及功率：220V±10%，50Hz，1200W
13.外形尺寸：420×800×1000mm（寬×高×長）

14.重量：150kg


設備配件：

1.試樣面積定值圈板：4塊(5cm2、20 cm2、50 cm2、100 cm2)
2.試樣面積定值圈：2塊(φ50㎜≈19.6cm2)，(φ70㎜≈38.5 cm2)
3.試樣壓緊圈：5只(φ52㎜、φ72㎜、φ28㎜、φ53㎜、φ82㎜)，注：100cm2壓緊圈為壓頭的內徑。

4.噴嘴：11只(φ0.8、φ1.2、φ2、φ3、φ4、φ6、φ8、φ10、φ12、φ16、φ20㎜)

5.噴嘴座：1只(供φ0.8、1.2、2、3～φ4噴嘴用)

6.孔板：1塊（φ8.5校準孔板）

7.密封圈：（大小各1只）

8.USB型數據線：1根

9.打印紙：2圈

10.說明書：1本
