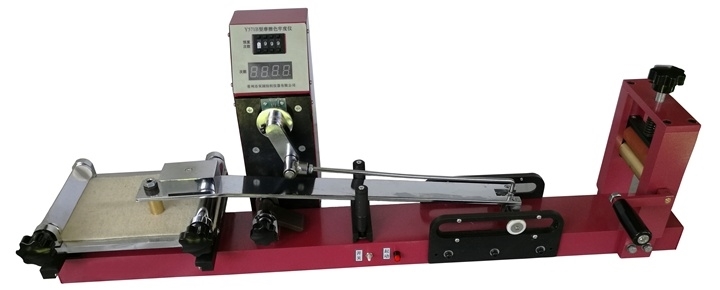

Y571B型摩擦色牢度儀使用操作說明書

信息來源：常州市雙固頓達機電科技有限公司 | 發布日期： 2018-11-24 19:55:56 | 瀏覽量：1628695

關鍵詞：Y571B型摩擦色牢度儀使用操作說明書

一、產品用途和適用范圍

Y571B型摩擦色牢度儀用于各類有色紡織品的耐干、濕摩擦色牢度，刷洗色牢度的試驗以評定織物耐摩擦色牢度。

Y571B型摩擦色牢度儀適用于GB3920〈〈紡織品耐摩擦色牢度試驗方法〉〉

二、主要規格及技術特征
1、摩擦頭對試樣的正壓力：9N
2、摩擦頭動程：100mm
3、摩擦頭的摩擦面直徑：φ16mm
4、摩擦頭往復次數：1n/s
5、自控次數：9999次范圍內任意設置
6、輸入電源：220V、50Hz

7、外形尺寸（長×寬×高）mm：860×220×265

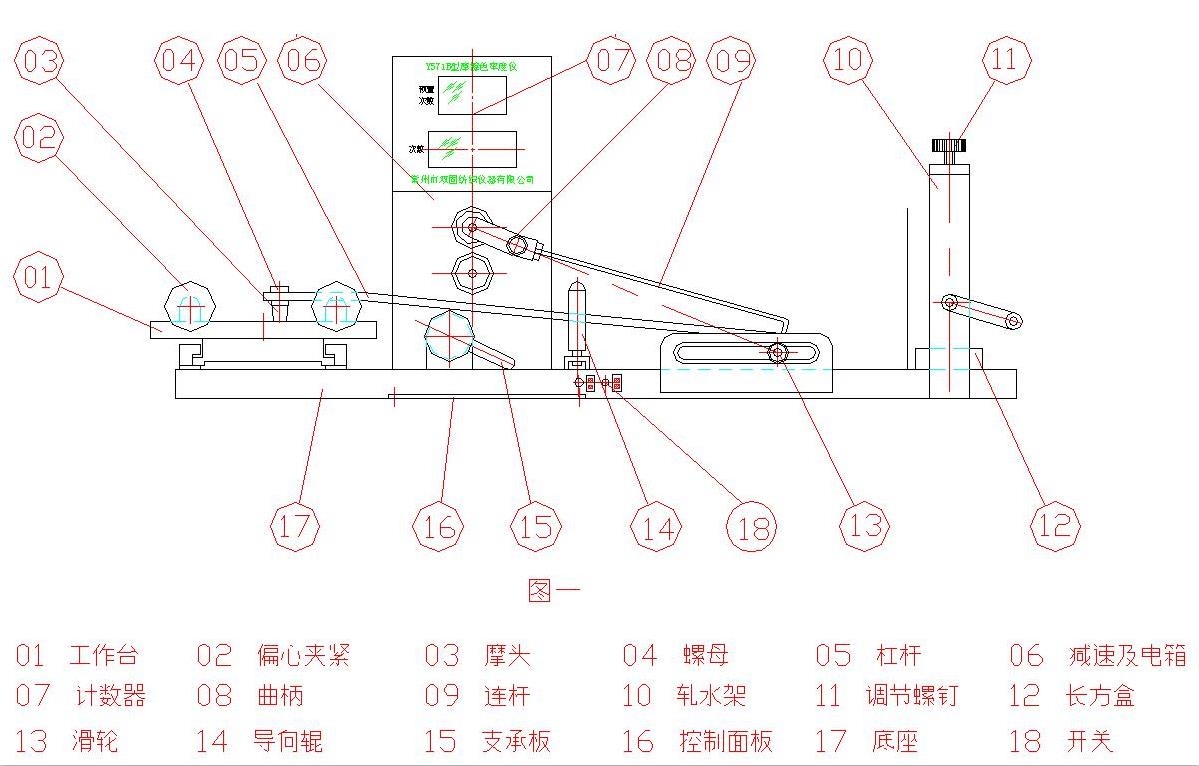

三：儀器結構：
本機由減速機構、電機、四連桿機構、底座部分及控制部分組成。
本機為往復運動式摩擦機，由微電機 → 減速機構 → 四連桿機構 → 杠桿，摩頭裝于杠桿上，從而使電機的旋轉運動轉換成摩頭的往復運動。工作臺可前后移動，適用于一片試樣做多次試驗，或一次夾多片試樣進行多次試驗的試驗，夾緊試樣采用偏心夾緊機構，分裝于工作臺兩邊。

減速機構由蝸桿蝸輪變速，一級齒輪變速組成。

四連桿機構由曲柄、連桿、滑輪組成。底座部分上裝有工作臺、支撐機構、杠桿部件、導向輥導軌、軋水架、減速部分及電機也裝于底座上?？刂撇糠盅b于罩殼內及面板處。自控部分采用電子數字預置，霍耳無接觸計數裝置。

儀器的安裝與調整
儀器必須放置于平臺上，如須調換摩擦頭時，松開六角螺母，然后松開摩擦頭，換上新的摩擦頭，使摩擦頭摩擦面與該工作臺接觸面相平行，如不平行可調整墊圈加以解決，新?lián)Q摩頭重量應與原摩頭重量相同。另外，當由摩擦色牢度試驗其它色牢度試驗時，可根據具體的試驗要求設置不同的試驗次數。在軋水架下放置一容器，以使軋出水流入容器內，并可利用它作為放試驗液體的容器。當儀器停止使用時，必須旋轉支撐使摩頭與工作臺脫開。

五、機器的操作運轉
試驗時先接通電源，撥動電源開關，起動按鈕指示燈亮后，再根據試驗需要，預置試驗次數，待預置好試驗次數后，然后按下啟動按鈕，摩擦頭進行往復運動，當?shù)竭_預置試驗次數時即停止動作，一般工作只要按下啟動按鈕，摩擦頭開始往復運動至所預置往復次數后自動停止運動。
計數器試驗次數的設定：按下計數的加或減按鈕，計數器上面一排數字每個不同的位數按同理設置，這時可選擇個、十、百、千位的位置，逐個加減鍵設置任一位置的數值。設置好所需試驗的次數后就直接返回到工作狀態，這時顯示器為為0，。
進行耐摩擦色牢度試驗時，裝上摩擦頭，預置試驗次數將試樣置于標準襯墊上并鋪平整，轉動手柄偏心夾緊試樣。然后將處理好的試布包裹于摩擦頭上并用夾頭夾緊，松開支承，然后再檢查一下開關，按啟動按鈕，摩擦頭即開始動作，摩擦結束后松開試樣再按方法標準GB3920及GB5712進行對比評定。
注：處理試布要根據試驗需要按方法標準要求進行，進行濕摩擦及耐有機溶劑摩擦時，浸過的試布放于軋水架上軋過并調節螺釘使試布含水率達到標準的要求。處理試布時嚴防電器受潮。

六、機器的維護保養
工作臺面、工作臺導軌、導向輥支承處應定期加機械油潤滑。
重要提示:
在未裝試樣布時磨頭不允許與標準襯墊布磨擦以防損壞標準襯墊布!
精密儀器，認真操作，通電之前請仔細閱讀。
