服務(wù)熱線
服務(wù)熱線
干熱收縮率定義：在規(guī)定條件下，測(cè)得試樣經(jīng)干熱空氣處理前后的長(zhǎng)度變化，計(jì)算其干熱收縮率。

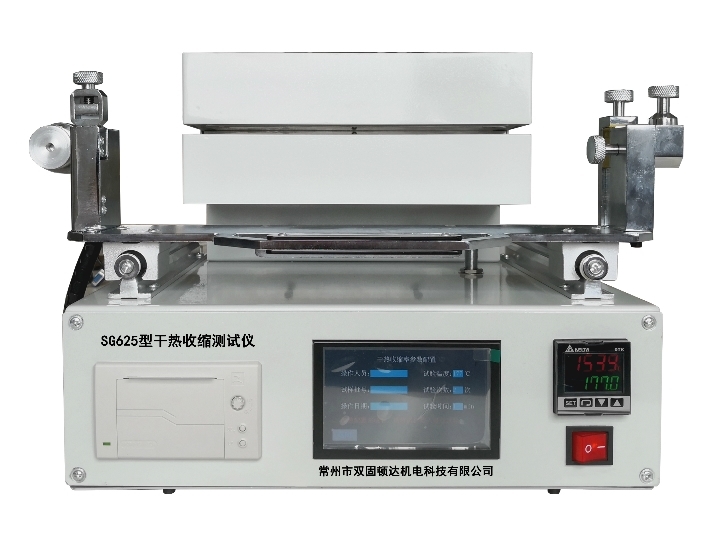

干熱收縮率試驗(yàn)原理：利用干熱收縮儀或熱循環(huán)烘箱，在恒定溫度的熱空氣中，經(jīng)過(guò)規(guī)定的時(shí)間，測(cè)量并計(jì)算出浸膠紗線，線繩和簾線在預(yù)加張力下的干熱收縮率，干熱收縮力以及浸膠紗線的自由干熱收縮率，檢測(cè)儀器推薦常州市雙固頓達(dá)機(jī)電科技有限公司自主生產(chǎn)SG625型干熱收縮測(cè)試儀。
適用標(biāo)準(zhǔn)：
HG/T 2821.2-2012 V帶和多楔帶用浸膠聚酯線繩第2部分:軟線繩
|
工業(yè)長(zhǎng)絲類型 |
試驗(yàn)條件 |
熱處理溫度℃ |
試驗(yàn)長(zhǎng)度 |
熱處理時(shí)間s |
單位線密度預(yù)加張力cn/dtex |
每個(gè)卷裝測(cè)試次數(shù) |
|
浸膠聚酯線繩 |
試驗(yàn)條件一 |
150±1 |
250mm |
180（3分鐘） |
0.02±0.002 |
1 |
GB16604-2017滌綸工業(yè)長(zhǎng)絲
|
試驗(yàn)條件 |
熱處理溫度℃ |
熱處理時(shí)間s |
單位線密度預(yù)加張力cn/dtex |
試驗(yàn)長(zhǎng)度 |
試驗(yàn)樣品個(gè)數(shù) |
每個(gè)樣品試驗(yàn)次數(shù) |
|
試驗(yàn)條件一 |
177±1 |
120（2分鐘） |
0.05±0.001 |
250mm |
20 |
1 |
|
試驗(yàn)條件二 |
190±1 |
300（5分鐘） |
0.01±0.001 |
250mm |
20 |
1 |

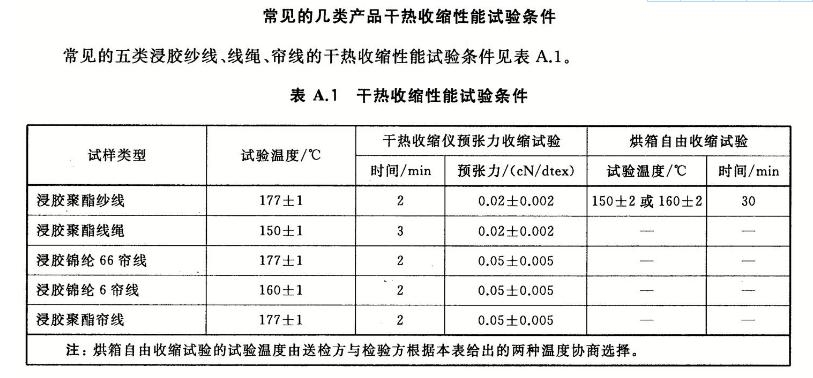

GB/T 30312-2013 浸膠紗線、線繩和簾線熱收縮試驗(yàn)方法
GB T 9101-2017 錦綸66浸膠簾子布
|
工業(yè)長(zhǎng)絲類型 |
試驗(yàn)條件 |
熱處理溫度℃ |
試驗(yàn)長(zhǎng)度 |
熱處理時(shí)間s |
單位線密度預(yù)加張力cn/dtex |
每個(gè)卷裝測(cè)試次數(shù) |
|
錦綸66浸膠簾子布 |
試驗(yàn)條件一 |
160 |
250mm |
120（2分鐘） |
0.05±0.005 |
1 |
如果客戶用烘箱法測(cè)試，溫度150℃±2，熱處理時(shí)間30分鐘，試樣長(zhǎng)度1米，在恒溫室內(nèi)放置1小時(shí)后再用測(cè)長(zhǎng)器量其長(zhǎng)度。
GB∕T 36020-2018 化學(xué)纖維 浸膠簾子線試驗(yàn)方法
|
試驗(yàn)條件 |
熱處理溫度℃ |
熱處理時(shí)間s |
單位線密度預(yù)加張力cn/dtex |
試驗(yàn)長(zhǎng)度 |
每個(gè)樣品試驗(yàn)次數(shù) |
|
浸膠錦綸6簾線 |
160±2 |
120（2分鐘） |
0.05±0.005 |
250mm±1mm |
＞5次 |
|
浸膠錦綸66簾線 |
177±2 |
120（2分鐘 |
0.05±0.005 |
250mm±1mm |
＞5次 |
|
浸膠滌綸簾線 |
177±2 |
120（2分鐘） |
0.05±0.005 |
250mm±1mm |
＞5次 |
|
浸膠對(duì)位芳綸簾線 |
177±2 |
120（2分鐘） |
0.2±0.01 |
250mm±1mm |
＞5次 |
FZ/T 54013 錦綸66工業(yè)用長(zhǎng)絲
|
試驗(yàn)條件 |
熱處理溫度℃ |
熱處理時(shí)間s |
單位線密度預(yù)加張力cn/dtex |
試驗(yàn)長(zhǎng)度 |
試驗(yàn)樣品個(gè)數(shù) |
每個(gè)樣品試驗(yàn)次數(shù) |
|
試驗(yàn)條件一 |
177±1 |
120（2分鐘） |
0.05±0.005 |
250mm |
20 |
1 |
FZ/T 54022-2019有色滌綸工業(yè)長(zhǎng)絲
|
試驗(yàn)條件 |
熱處理溫度℃ |
熱處理時(shí)間s |
單位線密度預(yù)加張力cn/dtex |
試驗(yàn)長(zhǎng)度 |
試驗(yàn)樣品個(gè)數(shù) |
每個(gè)樣品試驗(yàn)次數(shù) |
|
試驗(yàn)條件一 |
177±1 |
600（10分鐘） |
0.05±0.001 |
250mm |
20 |
1 |
|
試驗(yàn)條件二 |
190±1 |
900（15分鐘） |
0.01±0.001 |
250mm |
20 |
1 |
FZ/T 54044-2011錦綸6工業(yè)長(zhǎng)絲
|
試驗(yàn)條件 |
熱處理溫度℃ |
熱處理時(shí)間s |
單位線密度預(yù)加張力cn/dtex |
試驗(yàn)長(zhǎng)度 |
試驗(yàn)樣品個(gè)數(shù) |
每個(gè)樣品試驗(yàn)次數(shù) |
|
試驗(yàn)條件一 |
160±1 |
120（2分鐘） |
0.05±0.005 |
250mm |
20 |
1 |

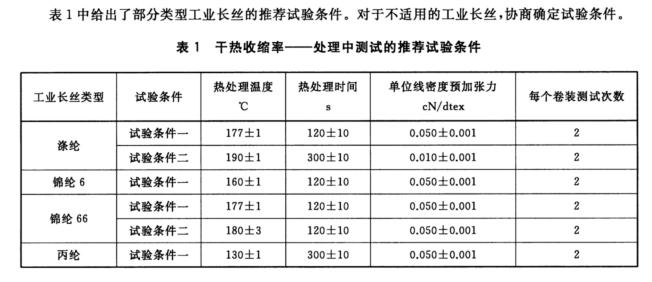

FZ/T 50050-2020合成纖維 工業(yè)長(zhǎng)絲干熱收縮率試驗(yàn)方法
Copyright ? 2000-2018常州市雙固頓達(dá)機(jī)電科技有限公司 版權(quán)聲明 蘇ICP備12045844號(hào)
技術(shù)支持：江蘇東網(wǎng)科技 【管理登陸】
