噴絲板是化纖行業紡絲機中不可缺少的精密零件,其功用是將精確計量過的紡絲溶液通過噴絲板上的微孔噴擠出具有一定粗細和質地細密的纖維束，噴絲板微孔的質量是保證纖維成品質量和良好紡絲工藝的重要條件。通常在一塊化纖長絲噴絲板上微孔數量大約在64孔左右,微孔直徑一般是0.2-0.5mm左右,噴絲板形狀多數為圓形，因此,噴絲板微孔合格性檢測對紡絲起到關鍵性保障作用。目前,新入廠噴絲板的紡絲孔品質狀況檢查多以人工用顯微鏡投影方式來檢查，此檢查方式適用于化纖長絲噴絲板孔數少的噴絲板；對于噴絲板孔數非常多或者每日紡絲產量大的企業，可以考慮選擇全自動噴絲板檢測系統，此設備機械化程度高，省人工，檢測效率高，檢測速度塊。對于常規圓形噴絲板直徑在130mm,孔數在200孔以下的圓形噴絲板可以采用顯微鏡投影方法檢測噴絲板，噴絲板檢測儀器可以推薦使用常州市雙固頓達機電科技有限公司SG689M型手動噴絲板鏡檢儀玻璃臺面（常規款），將噴絲板放在玻璃平臺上，通過投影顯示在17寸戴爾顯示器上進行觀察（亦可選擇電腦軟件測量版本）。
一、產品用途：
SG689M型手動噴絲板鏡檢儀（玻璃臺面+顯示器）主要應用于國內化纖生產廠和噴絲板制造廠對各類圓形噴絲板微孔進行檢測，檢測噴絲板微孔有無污垢，顯示器可以投影顯示各類噴絲板微孔形狀（如圓孔，三葉孔，V形孔，C形孔等不同形狀）。6.高清變倍物鏡1個，變倍比（1:6.5）:0.7-4.5X （適用于微孔大小大于0.1mm的噴絲板）；噴絲板微孔小于0.1mm,選擇變倍比（1:6.5）:0.7-7.5X
7.17寸戴爾顯示器1個（用于放大顯示噴絲板微孔，配置4.5X物鏡最高放大倍率225倍；配置7.5X物鏡最高放大倍率375倍）
二、使用方法
①.1.取出底座和立柱（①），旋下立柱底部螺絲（②），將立柱固定在鏡檢儀底座（③④）；
②.去下立柱頂部蓋帽（①②），取出定位環（③），將定位環套在立柱上（④），取出鏡頭和滾輪調焦機構（⑤），將機構安裝到立柱上（⑥），蓋上蓋帽（⑦）；
③.取出定位點光源（①），將定位點光源固定在滾輪前方的螺柱上（②）；

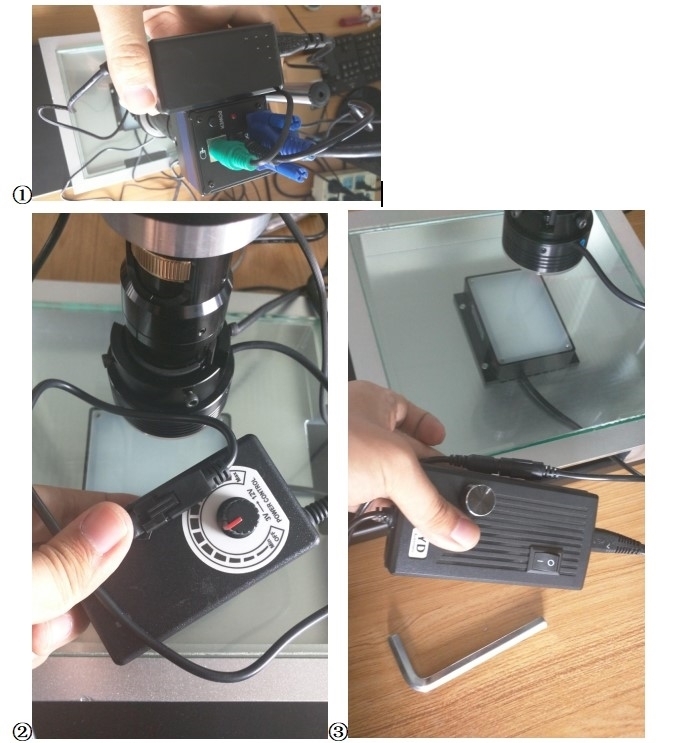

④.相機的連接如圖①，上光源連接如圖②，底部光源連接如圖③，然后將鏡檢儀與顯示器相連接。
⑤.5.取出標定板（①），將標定板放在工作臺上（②），打開底部光源（③），移動標定板使十字線呈現在屏幕中心（④），將定位點光源移動至標定板中心（⑤）。
注意：當調整倍率后，需重新標定點光源（一般選定合適倍率后，不需要再調整倍率）

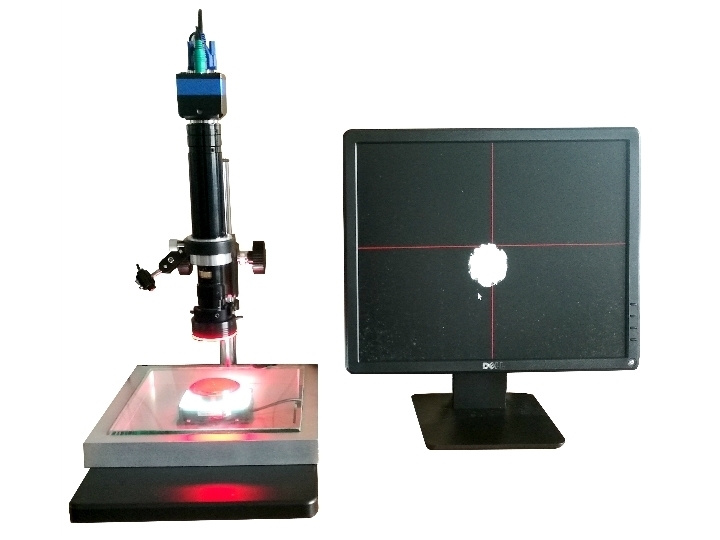

⑥.至此安裝步驟全部結束（下圖為最終安裝圖）
