透氣量?jī)x測試準備工作
信息來源：常州市雙固頓達機電科技有限公司 | 發布日期：
2019-11-19 08:22:36
| 瀏覽量：1543158
關鍵詞：透氣量?jī)x測試準備工作

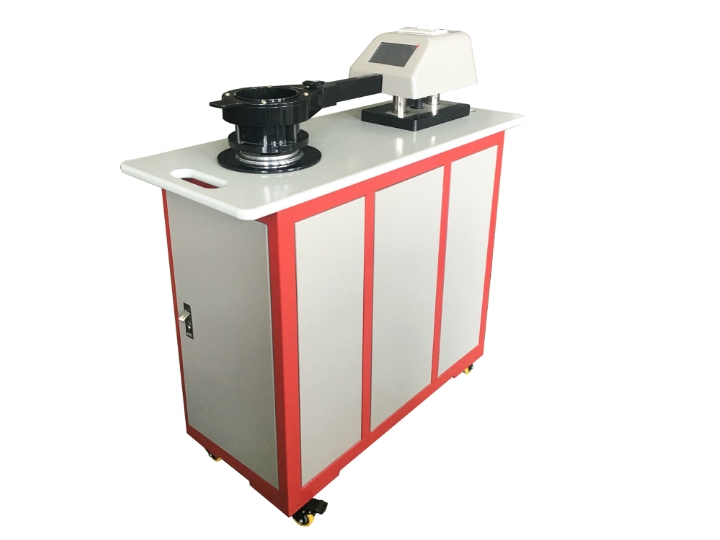

透氣量?jī)x是一款用于測試多種紡織織物，包括產業用織物，非織造布和其它可透氣的紡織制品，產業用紡織品、面料、針織物、機織物（包括緊密涂層織物）、無紡布、高透氣紙張，造紙毛氈，玻璃纖維，工業濾布（濾紙）等多種材料的透氣性的精密儀器，下面講解常州市雙固頓達機電科技有限公司自主生產的SG461-III型透氣量?jī)x的測試準備工作。
第一步：根據標準(GB/T5453-1997)，在測試前，將待測試樣進行預調濕，根據標準ASTM D 737或DIN53,887，在測試前，將樣品在溫度為20±2℃，相對濕度65±2%的標準大氣壓環境中達到平衡。
第二步：設置試驗次數：根據標準GB/T5453-1997，同一樣品不同部位重復測量至少10次。根據標準DIN 53,887每件樣品至少測5次。
第三步：測量點位置：將測量點均勻地對角地分布在樣品上，這樣每個測量點包括不同經緯線，測量點距樣品布端至少3米以上，距布邊不得小于10厘米。對于某些特定的材料，對整個寬度的透氣均勻性有嚴格要求(如降落傘布)，其布邊也必須進行測試。
第四步：測試樣品尺寸：在一般情況下不需要剪下試樣，因?yàn)槟茉跇悠飞现苯舆M(jìn)行測試，當然，如果需要這樣做，則剪下的試樣尺寸至少為25㎝×25㎝(ASTM D 737)或20㎝×20㎝(DIN 53,887)。
第五步：將電源線接在透氣量?jī)x上，接入220V三相電，打開設備電源，觸摸屏發出滴的一聲約就可以使用了。
第六步：測試面積：根據測試標準，測試面積如下所示：
·GB/T5453-1997 20cm2(5 cm2、50 cm2、100 cm2)
·ASTM D 737 φ70(約 38.5 cm2)
·DIN53,887 20 cm2
·AFNOR G07-111 20 cm2 或50 cm2
一般來說，由于儀器的測量范圍很大，所有測量都可選用相同的測試面積，（即沒有必要更換定值圈），除非下列幾種情況：
①.如果需要進行的測試按標準需使用一個不同的測試面積。在這種情況下，必須使用標準要求的測試面積。
②.如果測試一個特別密的樣品，它的透氣性低于儀器的下限，在這種情況下，則需使用大一些的測試面積(如100cm2)。
③.如果測試一個特別疏松的樣品，它的透氣性高于儀器量程的上限，在這種情況下，必須使用小一些測試面積。
本設備配有多種定值圈，當然需要注意的是不同測試面積得到的測試結果，并不總是能直接對比的，因此為了比較不同的透氣性，必須使用相同測試面積進行測試。
更換定值圈或測試面積的正確步驟如下：取出跟試樣壓緊圈相配套的相同面積的定值圈放在測試臺上，放定值圈之前，必須先放置O型密封圈防止漏氣。
在設備液晶屏幕上設定透氣率，則測試面積顯示屏?xí)@示5cm，19.6cm，20cm，38.5cm，50cm，100cm，這里cm就是cm2，選定的尺寸必須和定值圈直徑一致。
根據各種測試標準，壓力設定分別如下：
GB5453-1997國標 100Pa 服用織物
200Pa 產業用織物
AFNOR G07-111（法標） 196Pa
ASTM D 737 （美標）（透氣量） 13mmH2O (=0.5W.C 125Pa)
DIN 53,887（德標） 100Pa (服裝用織物)
160Pa (降落傘)
200Pa (工業用織物，無紡布)
