儀器適用范圍：SG689WF型全自動無紡布噴絲板鏡檢儀適用于1.6米，2.4米，3.2米等熔噴,紡粘無紡布噴絲板，水針板（水刺無紡布噴絲板）等無紡布噴絲板微孔的檢測。

【儀器概述】

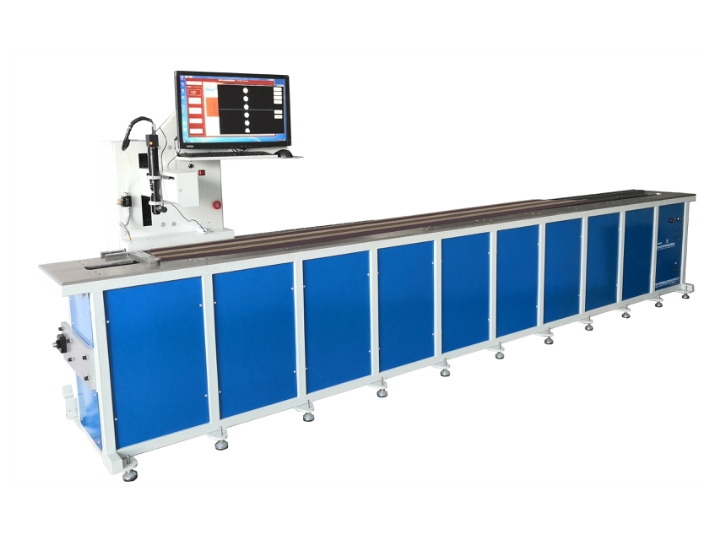

a.SG689WF型全自動無紡布噴絲板鏡檢儀主要由計算機，運動控制系統，圖像采集系統組成，全自動對無紡布噴絲板的微孔進行測量，可完全替代人工操作，真真實實檢測微孔，可檢測出無紡布噴絲板的孔面積（微孔是否堵塞），孔面積，孔周長等指標，按區域?qū)γ總€(gè)區域內的微孔進行詳細測量，測試數據可隨時保存和打印輸出。
【全自動無紡布噴絲板鏡檢儀簡介】

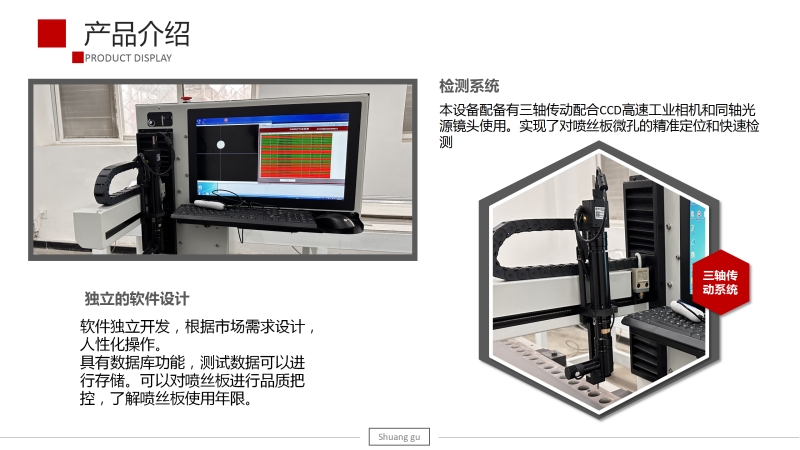

① 硬件介紹
1. 采用全自動X-Y-Z三軸運動控制平臺（也就是三軸直交機器人），采用伺服馬達進行定位，重復定位精度可達+-0.01mm。
2. 鏡頭采用連續變倍鏡頭，具有畸變小，分辨率高的特點
3. 相機采用高幀率和高分辨率相機，保證采集的圖像不失真，從而保證測量精度。
4. 采用恒定led光源，保證測試環境不受外界光源的影響。
5. 整體框架采用金屬框架（工作平臺采用整塊加厚鋁板，保證平臺平面度）。
6. 裝有顯示器，便于觀察測試過程及進度（顯示器直接安裝在設備上，從而節省空間）。
7. 采用品牌電腦，保證硬件的穩定性。

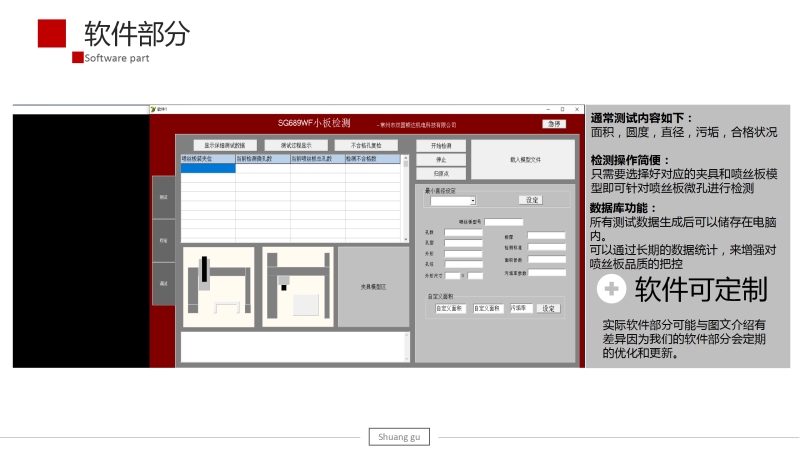

① 軟件介紹
1. 采用可靠的圖像處理算法，可以檢測出無紡布噴絲板微孔的面積，周長等參數（具體參數依據具體孔型而定），并自動識別和清理不合格微孔。
2. 標定噴絲板模板文件時，孔位坐標自動采集，方便操作，孔位檢測順序可以自定義或者軟件自動完成優化排布（自動優化，可以減少檢測路徑，提高檢測效率）。
3. 鏡頭實現自動對焦，提高檢測效率。
4. 具有檢測鏡頭與夾具，鏡頭與無紡布噴絲板平行度功能，從而便于機械上的調試。
5. 測試數據會保存在數據庫中，并且可以打印或保存報表，方便數據的記錄與分析。
6. 通過算法及路徑的優化提高噴絲板微孔檢測效率。
7. 檢測不同的無紡布噴絲板時只需載入不同的無紡布噴絲板模板文件，操作靈活方便。
② 采用該設備的優勢
1. 保證檢測精度，避免了漏檢，錯檢等人為因素，增加產品質量，避免了次及品的產生。
2. 節省人力支出，由于過程全自動，因此一個人就可以完成多塊板的檢測，由于是機械設備，可以24小時連續工作，進一步減少成本。
3. 購買新無紡布噴絲板時，可通過該設備對其質量進行檢驗。
4. 掌握舊無紡布噴絲板使用年限和品質。

【儀器主要技術參數】

1.檢測系統尺寸可根據客戶的要求定制，以3.2米噴絲板為例定制參考尺寸是4450mm×770mm×1380mm(長×寬×高)，檢測系統重量：約690公斤
2.電腦顯示器和主機為一體式設計
3.檢測項目：微孔直徑，面積，周長，污垢率，失圓率，微孔合格情況等
4.檢測類型：可以單孔/區域檢測無紡布噴絲板微孔（視噴絲板而定）
5.檢測精度：±0.01mm。
6.可檢測微孔的范圍：0.05mm-5mm。
7.噴絲板夾具類型：可定制1.6米，2.4米，3.2米等規格（可以根據客戶要求量身定制）
8.運動控制單元：采用X-Y-Z三軸運動控制平臺，采用3套伺服電機和3根滾珠絲桿
9.相機：高像素工業相機，采集圖像畫面不失真，噪聲小，測量數據精度高
10.光源：采用上下兩個光源，通過控制光源實現不同檢測功能。
11.鏡頭：采用連續變倍鏡頭，畸變小，檢測精度高。
12.中文簡體檢測軟件，支持定制其它語言（如英文，中文繁體等）
13.配置吹氣清潔裝置
