中國紡織行業紡織品織物有三種撕破強力測試方法，分別為：褲形法撕破、梯形法撕破和沖擊擺錘法撕破，褲型法撕破和梯形法撕破都是在電子織物強力機上完成操作，沖擊擺錘法撕破強力試驗在落錘式織物撕裂儀上完成操作。

【褲形法撕破測試原理】

用YG026B電子織物強力機夾持褲形法試樣的兩條腿，使試樣切口線在上下夾具之間呈直線。開動儀器將拉力施加于切口方向，記錄直至撕裂到規定長度內的撕破強力，并根據自動繪圖裝置繪出的曲線上的峰值或通過電子裝置計算出撕破強力。

【褲型法撕破試樣要求和試驗參數設置】

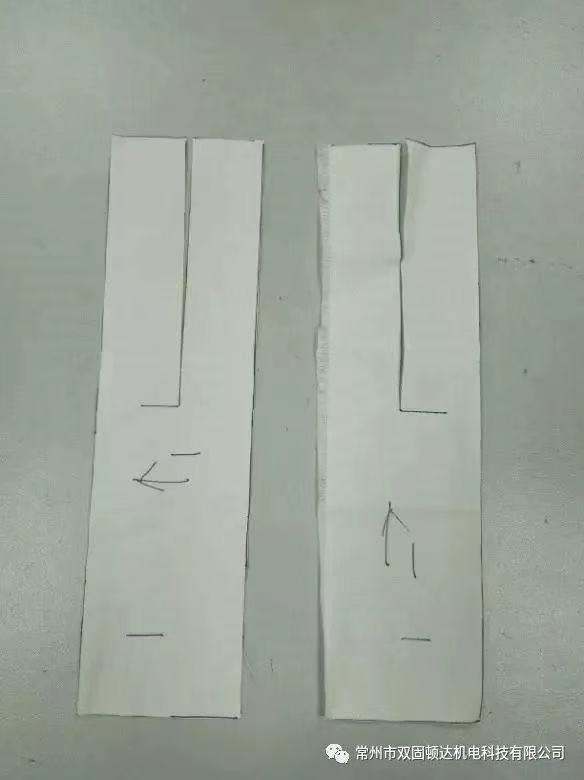

試樣為矩形長條，長200mm,寬50mm，每個試樣在寬度的正中間切開一個長度為100mm平行于長度方向的裂口，在條樣中間距末切割端25mm處標出撕裂終點，電子織物強力機夾持長度設置為100mm,拉伸速度設置為100mm/min，記錄其^大撕破強力。

【梯形法撕破測試原理】

在試樣上畫一個梯形，用YG026B型電子織物強力機的上下夾鉗夾住梯形上兩條不平行的邊，對試樣施加連續增加的力，使撕破沿試樣寬度方向傳播，測定平均^大撕破強力。

【梯形法撕破試樣要求和測試要求】

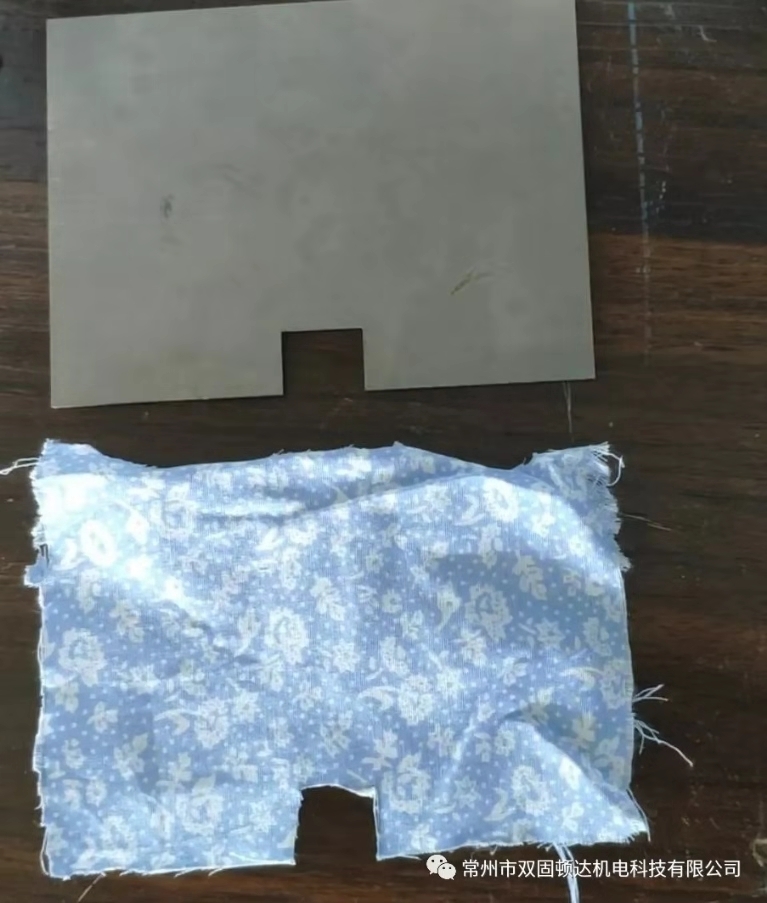

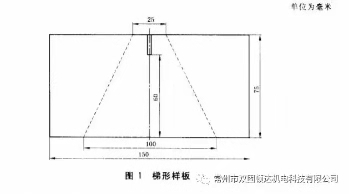

試樣為矩形，長150mm,寬75mm，用梯形模板在試樣上畫一個梯形，上底長25mm,下底長100mm,腰高度75mm,上底25mm中心處剪1個15mm的口子，YG026B型電子織物強力機設置夾持長度25mm,拉伸速度100mm/min，記錄其^大撕破強力。

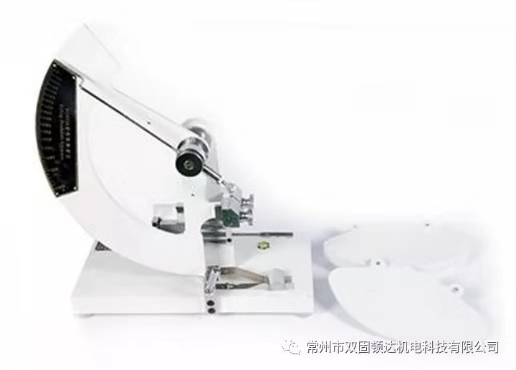

【沖擊擺錘法撕破測試原理】

試樣固定在夾具上，將試樣切開一個切口，釋放處于^大勢能位置的擺錘，可動夾具離開固定夾具時，試樣沿切口方向被撕裂，把撕破織物一定長度所做的功換算成撕破力。

【沖擊擺錘法撕破試樣要求】

【用途】

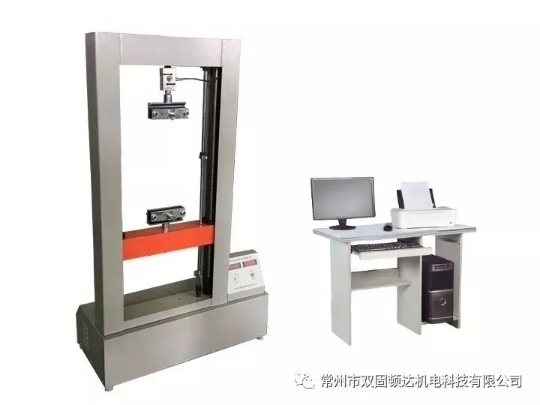

YG026B型多功能電子織物強力機用于測定各種紡織品，棉、毛等機織物，非織造織物的梯形法撕破強力，褲型法撕破強力。

【符合標準】

GB/T 3917.2-2009 紡織品 織物撕破性能 第2部分：褲形試樣(單縫)撕破

GB/T 3917.3-2009 紡織品 織物撕破性能 第3部分:梯形試樣撕破強力的測定

【儀器特點】

1、采用高精度、高效率測力傳感器，試驗數據準確。

2、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表（強力測量軟件兼容Windows XP或Windows 7 32位操作系統）。

3、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與曲線同時跟蹤顯示。

4、操作軟件：中，英文自動切換，界面友好。

5、操作特點：操作簡便，可以自定義設置試樣名稱，批號，試驗次數，操作員姓名等信息。

6、能夠保存試驗數據及結果，具有曲線顯示，查詢等必要的功能，試驗速度連續可調,試樣拉斷自動停機，峰值保持等功能。

7、測試單位可以自由切換（N,磅，千克等）。

【儀器性能及主要技術參數】

1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化，可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。

2、測試方法：梯形法

3、拉力傳感器量程：100N / 200N / 500N / 1000N / 3000N / 5000N（選配）

4、測力精度：＜±0.5%

5、夾距：25～500mm(無級可調) ，梯形法撕破夾距25mm,褲型法撕破夾距100mm

6、拉伸速度：1～500mm/min（任意設定）,梯形法撕破和褲型法撕破拉伸速度都是100mm/min。

7、回復速度：200mm/min（速度可調，建議速度：200mm/min）

8、有效動程：450mm（可定制）

9、伸長分辨率：0.01mm

10、夾持器有效夾持寬度：標準配置100mm（可根據用戶需求定制）

11、打?。狠敵龈鞣N形式數據，曲線及統計結果

12、電  源：AC220V±10％    50Hz

13、外形尺寸：600×430×1250mm

14、重   量：約150Kg
