化纖DTY加彈絲檢測儀器測試設(shè)備
信息來源：常州市雙固頓達(dá)機(jī)電科技有限公司 | 發(fā)布日期：
2023-02-17 12:57:44
| 瀏覽量：948332
關(guān)鍵詞：化纖DTY加彈絲檢測儀器測試設(shè)備

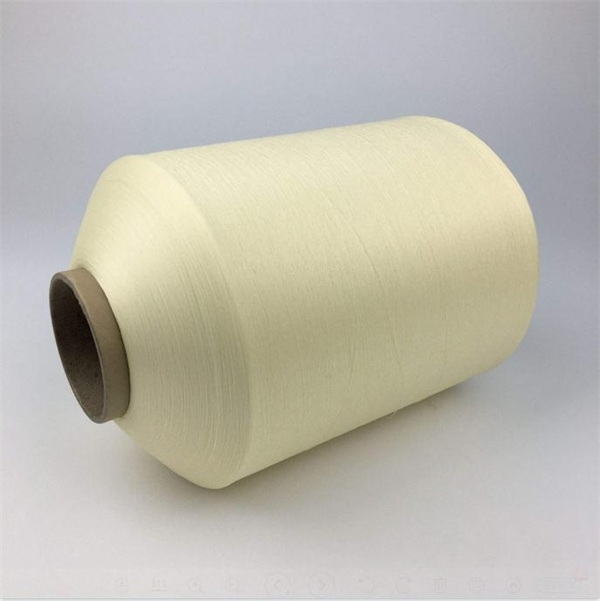

滌綸長絲的物理指標(biāo)反映了纖維的粗細(xì)、長度、柔軟性、含油量等方面的物理性質(zhì)，通過了解這些性質(zhì)，有利于產(chǎn)品使用者根據(jù)自身生產(chǎn)實際選擇合適的產(chǎn)品，以便生產(chǎn)出符合相應(yīng)標(biāo)準(zhǔn)的產(chǎn)品來。常見的物理指標(biāo)有纖度、斷裂強(qiáng)度、斷裂伸長%、卷曲收縮率H.C.C、沸水收縮率BWS 、OPU%等。
纖度規(guī)格dtex/f
纖度規(guī)格反映了滌綸絲的粗細(xì)、長度、柔軟性等特性，是產(chǎn)品使用者在選擇產(chǎn)品時依據(jù)的最重要的指標(biāo)之一。
例如FDY167dtex/96f中，167dtex代表是的纖維的粗細(xì)。1dtex(分特)表示的含義是：每10000米長度的絲的重量為1克，因此167dtex就表示每10000米長的絲重量是167克。F表示的是纖維的單纖根數(shù)，由于在滌綸絲的生產(chǎn)過程中，除了單絲外，其他滌綸絲都是由很多單根纖維組成的，在本例中96F就表示該規(guī)格的滌綸絲有96根單纖組成的，這主要是反映纖維的柔軟度，一般F數(shù)越高，其所生產(chǎn)的產(chǎn)品手感越柔軟。1旦尼爾(D)=1.11分特(dtex)，因此FDY167dtex/96f也可表示為150D/96F，1旦尼爾(D)表示的含義是：每9000米長度的絲的重量為1克。
斷裂強(qiáng)度(CN/dtex)
斷裂強(qiáng)度是衡量纖維在順向拉伸時所能承受最大的拉力的指標(biāo)，強(qiáng)度的多少能夠直接影響成品布的撕裂強(qiáng)度和耐摩性等。如果纖維的斷裂強(qiáng)度過低，將會導(dǎo)致纖維在織造的過程中出現(xiàn)斷頭現(xiàn)象，而且織成的成品布的撕裂強(qiáng)度也會不足，從而影響企業(yè)的生產(chǎn)效率和成品布的質(zhì)量。對斷裂強(qiáng)度的要求一般要在3.0 CN/dtex以上，正常情況下FDY和DTY產(chǎn)品的斷裂強(qiáng)度大致在3.3CN/dtex～4.2CN/dtex之間的話就可以滿足織造需求。
斷裂伸長%
斷裂伸長率主要是測試?yán)w維在順向拉伸過程中的殘余比例，一般POY產(chǎn)品在110%-130%;FDY產(chǎn)品在20%-30%;DTY產(chǎn)品15%-25%。一般來說，具有較低的殘余伸度纖維，其染色性較佳，強(qiáng)度較高，卷縮率較高，因此在不造成纖維毛絲的情況下，一般會選擇較低的殘余伸度。過高的殘余伸度會造成DTY產(chǎn)生僵絲問題，F(xiàn)DY易發(fā)生染色不均勻等問題，而且會導(dǎo)致纖維縮率下降、織布染整不易定型、起皺等不良影響。
卷曲收縮率H.C.C
一般情況下，卷曲收縮率高則DTY相對蓬松性較好，成品的布面比較豐厚。這項指標(biāo)可由加彈工藝上調(diào)整而得到。 一般DTY此項指標(biāo)無特定要求，低彈絲20%以下，網(wǎng)絡(luò)高彈則在30%左右。如果客戶有特別的需求，需要對生產(chǎn)工藝進(jìn)行相應(yīng)的調(diào)整。
沸水收縮率BWS
沸水收縮率是的纖維在遇到熱水(高溫100℃)時收縮的比例。此項指標(biāo)對后道織布、染整來說是個重要的參數(shù)。沸水收縮率比較高時經(jīng)向易短碼，但布在定型時，布面會比較好。沸水收縮率過低時收縮率不足，不易定型，易起皺，經(jīng)向縮碼較少。
含油率OPU%
OPU%是指纖維的含油比率。油劑的主要功能是減少摩擦力，抗靜電、抗菌、抗氧化等。含油率過高過低都會對產(chǎn)品產(chǎn)生不良影響。對于DTY產(chǎn)品，一般要求1.0%以上，其中針織1.5%以上，劍桿、提花機(jī)等高張力織造機(jī)種最好在2.5%以上。對于FDY產(chǎn)品，一般在0.7%-1.2%，有光絲相對半光絲高些，異形絲相對圓形高些，經(jīng)編用途相對噴水高些。對于油劑的選擇，大廠一般選擇德國、日本進(jìn)口的油劑，含油量一般控制在國標(biāo)要求的范圍之內(nèi)。一些小化纖廠的油劑一般是國內(nèi)生產(chǎn)的，部分油品較差，時間較長時會導(dǎo)致纖維出現(xiàn)發(fā)黃等問題，而且纖維的含油量也比較高。
沸水收縮率BWS
沸水收縮率是的纖維在遇到熱水(高溫100℃)時收縮的比例。此項指標(biāo)對后道織布、染整來說是個重要的參數(shù)。沸水收縮率比較高時經(jīng)向易短碼，但布在定型時，布面會比較好。沸水收縮率過低時收縮率不足，不易定型，易起皺，經(jīng)向縮碼較少。
化纖DTY加彈絲檢測儀器測試設(shè)備在這里推薦常州市雙固頓達(dá)機(jī)電科技有限公司自主生產(chǎn)YG086C縷紗測長儀+天平（檢測線密度），YG023C-III全自動單紗強(qiáng)力機(jī)（檢測斷裂強(qiáng)力和伸長率），YG368全自動長絲卷曲收縮率測試儀配套烘箱水浴鍋（檢測沸水收縮率以及干熱收縮率），SG615全自動長絲網(wǎng)絡(luò)度（檢測長絲網(wǎng)絡(luò)度）。
