漁網及漁網絲強力檢測儀器（漁網絲結強檢測）
目前，對于漁網漁具的產品質量要求日益提高，為了方便讀者了解漁網及漁網絲的檢測，小編針對最常見的斷裂強力測試，參考了各類漁網漁具的國家標準后，總結了以下內容。
參考 SC/T 4022-2007 《漁網 網線斷裂強力和結節斷裂強力的測定》
該標準規定了漁網線斷裂強力和結節斷裂強力的測定方法
以下是常用于判斷產品質量高低的指標
1.斷裂強力 breaking load 指的是斷裂處測試中所測得的最大強力
2.斷裂點強力 load at rupture 指的是試樣達到斷裂強力點或之后的最終強力。破裂點強力通常但并不等于斷裂強力
3.強度 tenacity 指的是規定狀態下，試樣的單位綜合線密度的斷裂強力（常用單位G/D即 克/丹尼爾或cn/dtex即里牛/分特克斯）
4.斷裂長度 breaking length 當試樣重力等于斷裂強力時所計算出的長度
5.斷裂時間 time-to-break 從試樣開始受力的瞬間直到為止所經過的時間
實驗要求：
|
實驗類型 |
實驗前準備 |
夾持距離 |
其他測試要求 |
|
干法強力測定 |
標準環境平衡24h |
不少于250mm |
/ |
|
濕法強力測定 |
在不含濕潤劑的自來水中浸泡12h以上（過多的水在測試前抖落） |
不少于250mm |
/ |
|
干法結強測定 |
標準環境平衡24h |
不少于250mm |

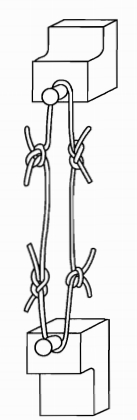

應在測試前打好結，如下圖：
|
|
濕法結強測定 |
在不含濕潤劑的自來水中浸泡12h以上（過多的水在測試前抖落） |
不少于250mm |
應在測試前打好結，如下圖：
|
由于漁網線強度比較高，所以我們專門設計了專用氣動夾具：

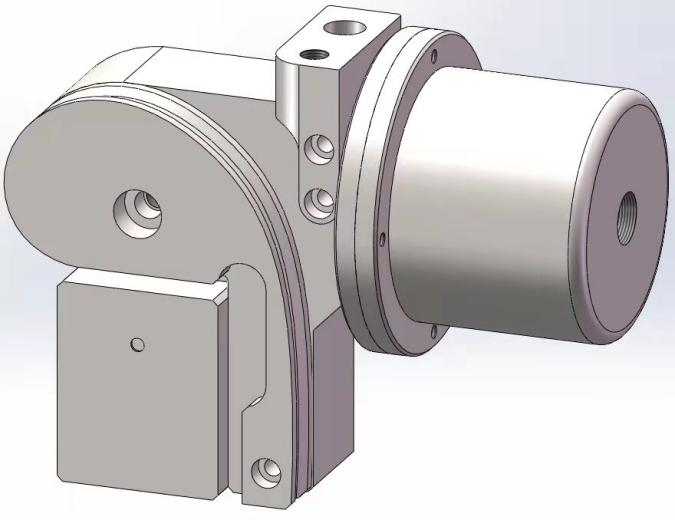

漁網絲專用氣動夾具
參考 GB/T 4925-2008 《漁網 合成纖維網片強力與斷裂伸長率試驗方法》
|
實驗類型 |
實驗前準備 |
預加張力 |
夾具寬度 |
夾持距離 |
參考圖 |
|
強力測定 |
標準環境平衡24h 取樣應在距離網片邊緣5目或5cm以上處取得 |
每個目腳或經（緯）線上的預加張力值等于網線250m長度的自重 |
4.5目以上 |
200mm |
|
|
撕裂強力測定 |
標準環境平衡24h 取樣應在距離網片邊緣5目或5cm以上處取得 |
同上 |
4.5目以上 |
長度方向不少于9目） |
 |
為此我們專門設計了專用的氣動夾具：

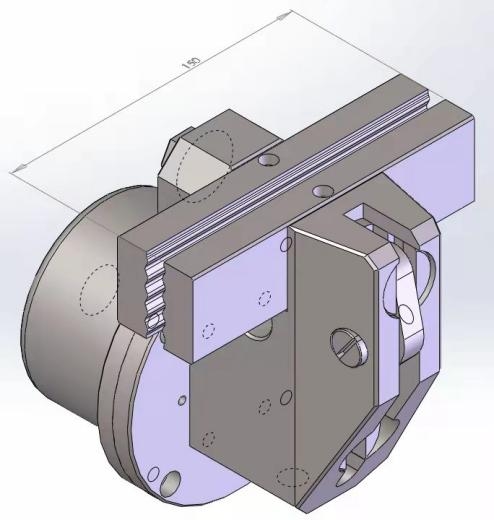

漁網網片專用氣動夾具
參考 GB/T 21292-2007 《漁網網目斷裂強力的測定》
|
實驗類型 |
實驗前準備 |
斷裂時間 |
測試次數 |
夾持距離 |
參考圖 |
|
網目強力測定（干法） |
標準環境平衡24h 盡可能在遠離網目的網結或連接點處剪斷樣品目腳 測試的時候，在獲得網目斷裂強力之前如果有一個網結打滑，則應使用3目×3目的網片試樣 網目取樣應取網片中心處網目測定 |
平均斷裂時間20S ±3s |
每個網片10次以上 |
視具體情況而定 |
|
|
網目強力測定（濕法） |
在20℃不含濕潤劑的自來水中浸泡不少于12h 盡可能在遠離網目的網結或連接點處剪斷樣品目腳 測試的時候，在獲得網目斷裂強力之前如果有一個網結打滑，則應使用3目×3目的網片試樣 網目取樣應取網片中心處網目測定 |
平均斷裂時間20S ±3s |
每個網片10次以上 |
視具體情況而定 |
同上 |
為此我們專門設計了專用的網目夾具：

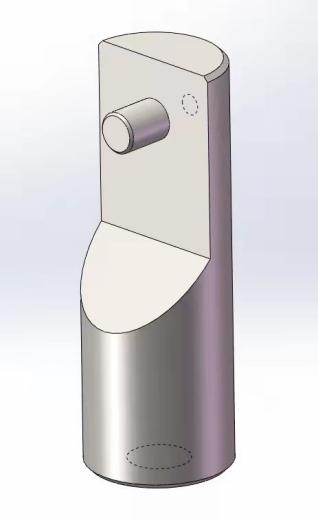

漁網網目測試夾具
為了方便測試單位進行試驗，我們在同一套機器上配置了這三種夾具，可以適合更多的測試類型。滿足了漁網絲以及漁網廠家的生產檢測需求

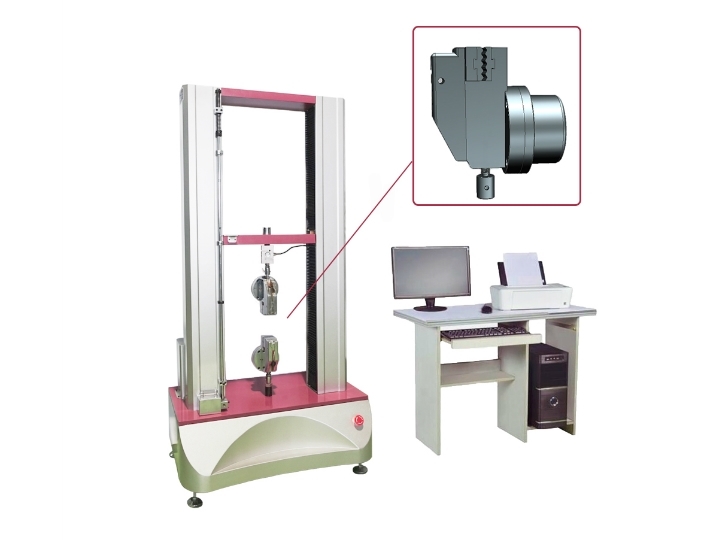

（整體儀器參考圖）
【適用范圍】
YG026PF型電子強力機（氣動夾具）可通過更換夾具，用于檢測漁網絲，漁網網片，漁網網目的斷裂強力，斷裂伸長率，斷裂時間，斷裂強度，漁網絲結強等參數
【符合標準】
GB/T 19975-2005 高強化纖長絲拉伸性能試驗方法
HG/T 2821.2-2012 V帶和多楔帶用浸膠聚酯線繩 第2部分：軟線繩
GB/T 16604-2017 滌綸工業長絲
GB T 32108-2015 浸膠線繩、紗線和簾線拉伸性能的試驗方法
SC/T 4022-2007 漁網 網線斷裂強力和結節斷裂強力的測定
GB 4928-85 合成纖維漁網網片斷裂強力與斷裂伸長率試驗方法
GB/T 21292-2007 漁網網目斷裂強力的測定
【儀器特點】
1、采用雙立柱龍門支架結構，外形美觀，運行穩定。
2、采用高精度、高效率測力傳感器，試驗數據準確。
3、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒，并能同時處理曲線及報表（強力測量軟件兼容Windows XP或Windows 7 32位操作系統）。
4、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與拉伸曲線同時在測試報告上顯示。
5、操作軟件：可以定制中文，英文，中文繁體等多語言軟件。
6、操作特點：操作簡便，可以自定義設置試樣名稱，批號，試驗次數，操作員姓名等信息。
7、能夠保存試驗數據及結果，具有曲線顯示，查詢等必要的功能，試驗速度連續可調,試樣拉斷自動停機，上下限位保護等功能。
8、可以自主對測力傳感器進行力值標定。
9、采用氣動夾具夾持方式。
10、連接電腦軟件來控制機器運行與數據處理，生成數據報表，曲線等，用于存檔查看等使用。
11、可通過軟件來實現各種功能定做，輕松應對各種標準更新升級。
12、預加張力通過電腦軟件設置好后夾持試樣時通過拉力傳感器施加（預加張力施加范圍根據標準和線密度施加）。
13、測試報告可以導出為Word格式，Excel表格格式，PDF文件格式等多種格式，方便隨時查看測試數據。
【儀器性能及主要技術參數】
1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化
2、測試產品：漁網絲，漁網網片，漁網網目等
3、拉力傳感器量程：100kg傳感器一個，300kg傳感器一個，500kg傳感器一個
4、測力精度：＜±1%
5、夾距：150～500mm(任意設定)
6、夾持距離準確度：±0.01mm
7、拉伸速度：1～600mm/min（任意設定）
8、回復速度：200mm/min
9、有效動程：600mm（可以定制）
10、伸長分辨率：0.01mm
11、打?。狠敵龈鞣N形式數據，曲線及統計結果
12、電 源：AC220V±10％ 50Hz
13、設備外形尺寸（長×寬×高）：820mm×600mm×1600mm
14、重量：約220Kg
15、夾持方式：組合夾具
16、夾具；三副，100公斤傳感器測試漁網絲氣動夾具1副，500kg傳感器測試漁網網片氣動夾具1副（有效寬度定制為150mm），300kg傳感器測試鉤網手動夾具一副（定制）
