拉伸速度按照被測(cè)材料有關(guān)規(guī)定要求的速度進(jìn)行選擇，如果沒有規(guī)定速度，則硬質(zhì)材料和半硬質(zhì)材料選用較低的速度，軟質(zhì)材料選用較高的速度

測(cè)定拉伸彈性模量時(shí)，應(yīng)選用1±0.5mm/min；2±0.5mm/min；2.5±0.5mm/min

測(cè)試

將穩(wěn)定好的樣品放置在夾具內(nèi)（夾具使試樣縱軸與上、下夾具中心連線相重合，夾具內(nèi)粘連有橡膠之類的彈性材料，避免拉力試驗(yàn)機(jī)的夾頭打滑或者是斷鉗口的事情發(fā)生。）塑料薄膜的拉伸試驗(yàn)可以得到塑料薄膜的拉伸模量、斷裂伸長率、屈服應(yīng)力和應(yīng)變、拉伸強(qiáng)度和拉伸斷裂能等材料性能參數(shù)。

2. 刺破強(qiáng)力

制樣

取樣尺寸25mm*25mm或100mm*100mm

每組試樣至少5個(gè)每個(gè)試樣四周選取4點(diǎn)測(cè)試厚度，分別計(jì)算5個(gè)試樣的厚度平均值

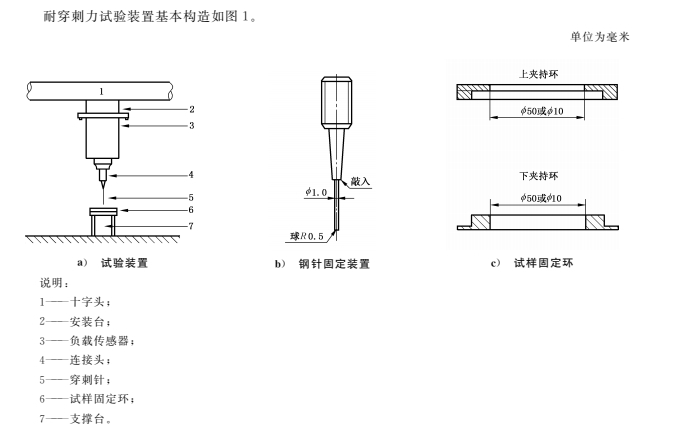

夾具示意圖

穿刺速度

50±5mm/min、100±10mm/min、200±20mm/min

測(cè)試

將試樣平展于夾具中并夾緊，采用選定的穿刺速度進(jìn)行耐穿刺的測(cè)試，并計(jì)錄穿刺伸長量，隨著耐穿刺的增大需要用記號(hào)筆在夾持內(nèi)壁試樣表面畫一個(gè)圓圈，測(cè)試結(jié)束后用不同顏色的記號(hào)筆用上述方法在畫一個(gè)圈，如果任何位置出現(xiàn)雙線，則表示存在滑動(dòng)，實(shí)驗(yàn)結(jié)果舍棄

試驗(yàn)指標(biāo)

耐穿刺性

薄膜和薄片抵抗被穿刺針穿透的能力。

注：以耐穿刺力、耐穿刺強(qiáng)度或穿刺伸長量表示。

耐穿刺力

穿刺針垂直穿透試樣時(shí)所需的最大力。

耐穿刺強(qiáng)度

試樣單位厚度的耐穿刺力。

穿刺伸長量

穿刺針接觸試樣后，當(dāng)力值達(dá)到預(yù)應(yīng)力時(shí)為起點(diǎn)，直至試樣穿透時(shí)穿刺針的位移距離。

3. 耐撕裂性能

制樣

試樣尺寸150mm*50mm，剪裁的試樣需要邊緣平滑無缺口，可用低倍放大鏡檢查缺口，舍去邊緣有缺陷的試樣沿試樣長軸方向切縫至1/2處（如下圖所示）在測(cè)試過程中，撕裂不成直線而使裂口偏到試樣另一端時(shí)，此試樣應(yīng)舍棄并另取試樣重新測(cè)試。，

試驗(yàn)速度

200mm/min±20mm/min或250mm/min±25mm/min

測(cè)試

實(shí)驗(yàn)結(jié)果舍棄前20mm以及最后5mm的負(fù)載值，取其余50mm未切口長度所需的負(fù)荷

塑料薄膜拉伸試驗(yàn)參考標(biāo)準(zhǔn)

GB／T 1040－1992 《塑料拉伸性能試驗(yàn)方法》一般適用于熱塑性、熱固性材料，這些材料包括填充和纖維增強(qiáng)的塑料材料以及塑料制品。適用于厚度大于1mm的材料。

GB／T13022－1991《塑料 薄膜拉伸性能試驗(yàn)方法》是等效采用國際標(biāo)準(zhǔn)ISO1184－1983《塑料 薄膜拉伸性能的測(cè)定》。適用于塑料薄膜和厚度小于1mm的片材，該方法不適用于增強(qiáng)薄膜、微孔片材、微孔膜的拉伸性能測(cè)試。

刺破強(qiáng)力參考標(biāo)準(zhǔn)

GB∕T 37841-2019 塑料薄膜和薄片耐穿刺性測(cè)試方法

撕裂性能參考標(biāo)準(zhǔn)

GB/T 16578.1-2008 塑料薄膜和薄片 耐撕裂性能的測(cè)定

如需了解測(cè)試儀器或檢測(cè)標(biāo)準(zhǔn)，流程等詳細(xì)事宜可以聯(lián)系我們！
