工藝條件對收縮率的影響

工藝條件的不同組合決定了所制得長絲的熱力學和機械性能。紡絲過程中的各項工藝條件是具有兒乎獨立性的參效．

在實驗研究的過程中，存在著兩種聯系

(1）工藝條件和物理結構的聯系；

(2）物理結構和纖維性能的聯系。

紡程對初生纖維結構影響

在紡絲過程中，熔體流出后，被連續(xù)拉伸并冷卻，直至固化，纖維受到拉伸力作用，迫使纖維難以進行彈性回復。同時在紡絲過程中，初生絲受到拉伸力的作用而取向，拉伸力的大小決定了初生纖維取向度的大小。當泵供量一定時，増大噴絲頭拉伸比使鈾向速度梯度和速度差增大，絲條張應力增加，結構向高取向結構發(fā)展。

結晶在紡絲線上的形成是由纖維取向所誘導的，此時，取向誘導結晶具有一個臨界取向度，當韌生纖維取向度低于臨界取向度時，纖維的結晶就比較困難，因此，在纖維的取向度較小不足以誘導結晶時，紡程的影響主要是對纖維取向的影響，說明了結晶與紡速的關系

成品纖維的性能與初生纖維取向度有較為密切的關系。

在加熱的情況下，取向的初生纖維發(fā)生不同程度松弛。在冷拉伸時，松弛較小，熱拉伸時，大分子流動性能增加，取向鏈松弛，減小了拉伸時的應力和大分子取向。初生絲取向度增加會減少非晶態(tài)纖維的解取向，并能達到成晶絲大分子鏈和鏈段的最大取向而不用增加牽伸倍數

紡絲速度對初生絲結構的影晌

單絲線密度對初生絲結構的影響。在出現結品的情況下，在同一紡速下初生絲結晶度及側向晶粒尺寸與其單絲線密度成反比。隨著單絲線密度減小， PET 初生絲的結晶度及側向晶粒尺寸增大；反之，則減小。在沒有出現結晶的情況下，泵供量減小，噴絲頭拉伸比增大，初生絲取向度増大,

延遲絲條冷卻對初生絲結構的影響，噴絲板下加裝熱套，在消除高聚物內應力的同時，降低拉伸速率，使初生纖維取向度降低，拉伸性能良好。這一方面，已經有過一些應用：在噴絲板出口處加裝7英寸（約180mm)、溫度約為300℃的緩冷區(qū)，所獲得的初生絲取向度較低，經過牽伸后，成品絲的強度、模量較大，在出口處加裝緩冷，溫度150℃-55℃逐漸降低，長度為了米左右，成品絲收縮率小于7.5%

側吹風對初生絲結構的影響。紡速一定時，或者說在 PET 分子取向達到或超過其誘導結晶的臨界取向度的悄況下，側吹風風速降至一定程度后，冷卻條件顯著弱化，此時分子取向誘導成核作用減弱，然而熱或應力促使微晶生長，側向晶粒尺寸增大。在紡絲線上沒有結晶出現時，側吹風使絲條固化加快，預取向度増大

集束點和上油位置也存在對初生絲結構的影響。上油的位暨距噴絲板的距離越大，絲條的張力越小，初生絲取向度降低。上油集束后，既能減少絲條運動時與空氣介質的阻力，又能抵抗周圍介質的擾動，但這些影響對初生絲結構的影響不大。

【設備用途】

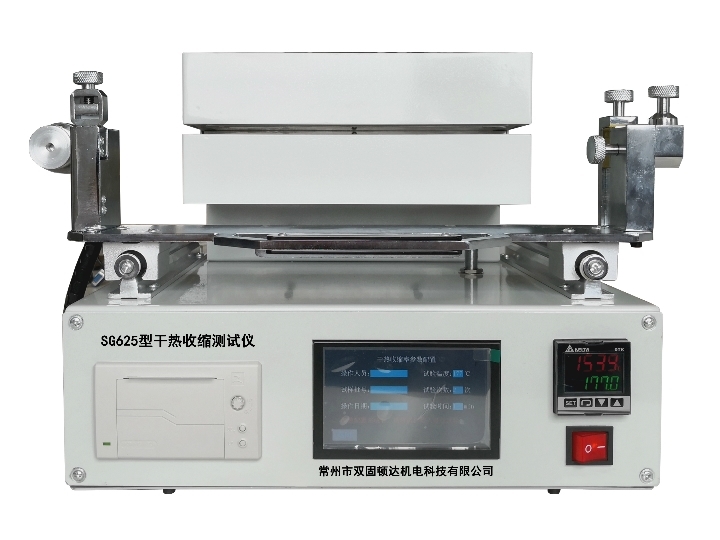

SG625型干熱收縮測試儀（干熱收縮率測試儀）用于測試浸膠聚酯軟線繩，錦綸、滌綸纖維制成的浸膠聚酯紗線、線繩和簾線，浸膠錦綸66簾線，浸膠錦綸6簾線，浸膠滌綸簾線，浸膠對位芳綸簾線，浸膠聚酯簾線，輪胎簾子線，滌綸工業(yè)長絲的干熱收縮率（%）和干熱收縮力（N）。

【產品優(yōu)勢】
1、整機采用金屬材質而成型，結實堅固耐用。
2、設備堅固結實耐用，操作簡單，沒有復雜的操作流程。
3、外觀設計美觀大方，整機重量不到25千克，可直接放入汽車后備箱方便外出攜帶工作。
4、只需幾秒就可以快速打印測試報告。
5、大屏幕觸摸屏操作，操作和顯示數據非常直觀。

【適用標準】

HG/T 2821.2，GB16604，GB/T 30312，GB T 9101，GB∕T 36020，FZ/T 54013，FZ/T 54022等標準

【技術參數】

1、使用條件：環(huán)境溫度:-10～+40℃，相對濕度：45%～85%，無振動；
2、控溫范圍：室溫～250℃；
3、控溫精度：±0.1℃；
4、收縮率測量精度(分辨率)：0.01%（100％為250mm）；
5、收縮力測量精度(分辨率)：0.01N
6、收縮力測量范圍：0～50N（范圍可根據用戶需要改變）
7、測試時間：0.1～60min；
8、使用電壓：AC220V，50Hz；
9、最大加熱功率：1000W

10、配置大屏幕觸摸屏，26鍵中英文輸入法操作，可以自定義輸入操作員、批號、日期、溫度、次數、時間等參數，自帶微型打印機，熱敏打印紙打印，方便打印測試報告，可以設置測試完成自動打印。

11、預加張力砝碼：200克的一個組合體，150克一個組合體，100克一個組合體，50克一個組合體，20克一個組合體，50克砝碼1個，20克砝碼2個，10克砝碼1個，5克砝碼1個，2克砝碼2個，1克砝碼1個（砝碼可以根據試樣纖度和施加張力范圍組合施加）

12、設備外形尺寸（長×寬×高）：490mm×350mm×310mm

13、設備重量：約21kg
