服務熱線
將DTY化學纖維放在沸水中煮沸30min后，測量沸水熱處理后的長度和原長，通過公式計算可得到【（L0-L1）/L0*100% L0－－試驗前絲的原長度 L1－－經(jīng)沸水處理后絲的長度】沸水收縮率。
實驗原理根據(jù)標準GB∕T 6505 化學纖維長絲熱收縮率試驗方法(處理后) 進行測試
根據(jù)不同的測試方法做出總結
（1）紗布法：包裹在內(nèi)的樣品不易受熱均勻，導致結果大小不均勻
（2）紗帶法：樣品均勻受熱，結果為人工目測操作，受人為因素影響較高，需要操作人員目光統(tǒng)一平視。

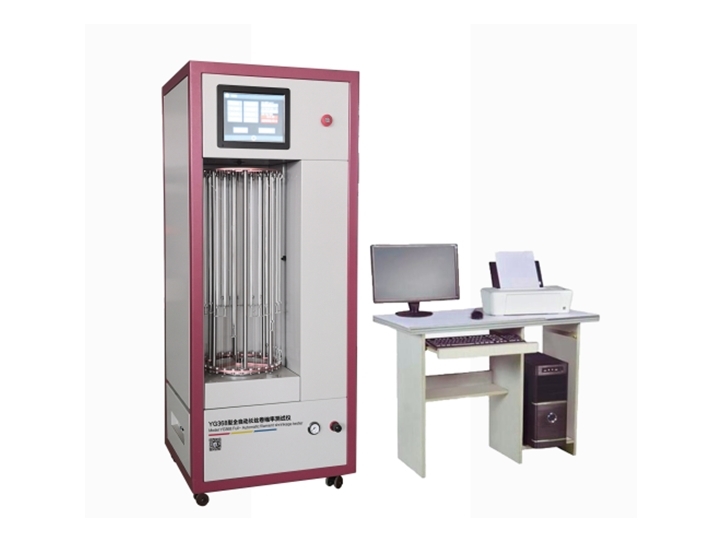

（3）儀器法：樣品均勻受熱，自動施加負荷，操作方便。無人工法測量要求高，精度較高，紗線受損小。試驗結果均勻
沸水收縮率是反映了纖維熱定型程度和結晶穩(wěn)定性的指標。沸水收縮率越小，纖維的結晶穩(wěn)定性越高，纖維在加工過程中遇到濕熱處理（如染色、洗滌等）時，尺寸越穩(wěn)定，不容易發(fā)生變形等問題；同時拉伸性能和染色性能也可以通過沸水收縮率側面的反應出來。纖維的沸水收縮率一方面由牽伸過程中，熱定型工藝來調節(jié)（溫度越高，分子和結晶度更趨于穩(wěn)定，沸水收縮率會約低，反之，沸水收縮率會越高），另一方面和原絲的質量有關。
沸水收縮率比較高時經(jīng)向易短碼，但布在定型時，布面會比較好。沸水收縮率過低時收縮率不足，不易定型，易起皺，經(jīng)向縮碼較少，因此沸水收縮率指標對后道織布、染整來說是個重要的參數(shù)。
Copyright ? 2000-2018常州市雙固頓達機電科技有限公司 版權聲明 蘇ICP備12045844號
技術支持：江蘇東網(wǎng)科技 【管理登陸】
